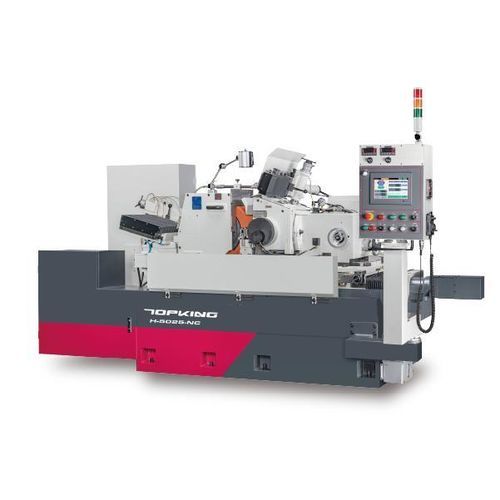

Rectifieuse centerless H-5025

pour pièces à usinerhorizontaleNC

INTRODUCTION
La H-5025-NC est une rectifieuse cylindrique haute précision conçue pour la production stable et répétable de barres et de pièces tournées. Elle intègre des broches et des guidages hydrostatiques pour supprimer les contacts métal-sur-métal, réduire les vibrations et l'usure, et permettre un contrôle d'avance au micron jusqu'à 0,0005 mm pour une finition et une précision dimensionnelle optimales. La machine repose sur une fonte Meehanite traitée thermiquement pour la stabilité, et l'interface graphique permet une mise en route rapide sans programmation complexe. L'accumulateur de protection et le refroidissement d'huile assurent la sécurité du process et une longévité accrue.

CAPACITÉ
Plage standard de rectification (diam.) : Ø2 ~ Ø75 mm
Meule (Ø ext × largeur × Ø int) : Ø510 × 255 × Ø304.8(7A) mm
Vitesse linéaire de la meule : 33 m/sec (option 45 m/sec)
Meule régulatrice (Ø ext × largeur × Ø int) : Ø330 × 255 × Ø177.8(7A) mm
Vitesse de la meule régulatrice : 10 ~ 220 rpm
Longueur d'avance max. : 250 mm (fiche : 200 mm)
Incrément mini d'avance automatique : 0,0005 mm

CARACTÉRISTIQUES DE LA MACHINE

• Interface HMI graphique avec fonction teach-in et écran tactile pour un réglage rapide et des micro-ajustements sans édition de programmes.
• Base rigide en fonte Meehanite, détendue par contrainte et glissières rectifiées pour stabilité thermique et mécanique.
• Système hydrostatique sur broche et guidage offrant un support sans contact, très faible friction et précision de rotation accrue.
• Système d'huile refroidie avec refroidisseur pour maintenir la température d'huile et préserver la précision d'usinage.
• Accumulateur de protection renvoyant l'huile hydrostatique en cas de chute de pression (ex. coupure de courant) pour éviter les dommages.
• Glissière inférieure hydrostatique (axe d'avance) pour un mouvement d'alimentation fluide et précis ; entraînement servo avec réducteur harmonique pour réduire le jeu. Réglage manuel micro 0,001 mm.
• Unité automatique de dressage de meule stable avec emmanchement en queue d'aronde concave et grande surface de guidage pour une répétabilité élevée.
• Organes de dressage pour meule régulatrice et meule principale en fonte alliée traitée, entraînement hydraulique ou servo en option pour dressage en profil et vitesse variable.
• Configurations NC : un axe (X) pour avance automatique de la glissière basse de la meule régulatrice ; deux axes (Z+X) pour dressage automatique de la meule principale et avance de la régulatrice.
• Dispositifs de protection et capotages complets disponibles en accessoires pour un poste propre et sécurisé.

ACCESSOIRES STANDARDS

• Ensemble meule et bride ×1
• Ensemble meule régulatrice et bride ×1
• Appui-pièce d'avance et plaquette carbure ×1
• Appui-pièce traversant et plaquette carbure ×1
• Outillage diamant (2 pcs/jeu) ×1 jeu
• Système électrique de commande ×1
• Système de lubrification avec refroidissement huile et accumulateur ×1
• Système de refroidissement ×1
• Lampe de travail ×1
• Outils (patin de nivellement) et caisse à outils ×1

ACCESSOIRES OPTIONNELS

• Support d'équilibrage et arbre
• Attachment pour rectification de profil
• Dispositif de dressage par ionisation de la meule
• Éjecteur hydraulique de pièce (rectification par avance)
• Alimentation manuelle pour rectification par avance (haut/bas)
• Chargeur automatique (rectification traversante)
• Alimentation automatique (rectification traversante)
• Déchargeur automatique (rectification traversante)
• Support en V pour barres longues
• Système automatique de chargement/déchargement (rectification par avance)
• Trémie vibrante (rectification traversante)
• Capotage anti-projections complet
• Séparateur magnétique de liquide de coupe
• Filtre papier
• Séparateur hydrocyclone pour liquide de coupe
• Manivelle de montage pour meule

SPÉCIFICATIONS
Plage standard de rectification (diam.) : Ø2 ~ Ø75 mm
Longueur d'avance max. : 200 mm (le paragraphe capacité indique 250 mm)
Incrément mini d'avance automatique : 0,0005 mm
Dimensions meule : Ø510 × 255 × Ø304.8(7A) mm ; vitesse linéaire 33 m/sec (option 45 m/sec)
Dimensions meule régulatrice : Ø330 × 255 × Ø177.8(7A) mm ; 10 ~ 220 rpm
Angle d'inclinaison : +5° ~ -3° ; Angle de pivot : ±5°
Graduations volants : glissière supérieure 3,5 mm/tr (0,05 mm/graduation) ; micro-avance glissière inférieure 0,1 mm/tr (0,001 mm/graduation)
Moteurs : meule 11,25 kW ; meule régulatrice 5,0 kW (servo) ; moteur avance glissière inférieure (X) 1,0 kW
Capacités réservoirs : huile hydraulique 90 L ; liquide de coupe 160 L
Dimensions machine (L×W×H) : 3380 × 2160 × 2020 mm

CARACTÉRISTIQUES TECHNIQUES

• Modèle : H-5025-NC
• Plage de diamètre : Ø2 ~ Ø75 mm
• Longueur d'avance max. : 200–250 mm (voir note)
• Résolution avance auto : 0,0005 mm
• Meule : Ø510 × 255 × Ø304.8(7A) mm ; 33 m/sec (option 45 m/sec)
• Meule régulatrice : Ø330 × 255 × Ø177.8(7A) mm ; 10 ~ 220 rpm
• Moteurs : meule 11,25 kW ; régulatrice 5,0 kW (servo)
• Réservoirs : huile hydraulique 90 L ; liquide de coupe 160 L
• Empreinte machine : 3380 × 2160 × 2020 mm
