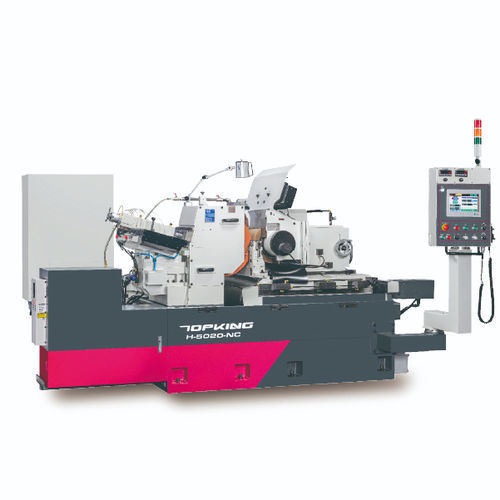

Rectifieuse centerless H-5020

pour pièces à usinerhorizontaleNC

INTRODUCTION Le H-5020-NC est conçu pour une production stable et de haute précision. Doté de la technologie hydrostatique avancée sur les broches et les glissières, son film d'huile à haute pression assure un fonctionnement sans contact, éliminant l'usure et les vibrations pour un processus fluide, sans "stick-slip". Prenant en charge des pièces de Ø2 à Ø75 mm, il offre une avance minimale de 0,0005 mm pour une précision de l'ordre du micron et une finition de surface supérieure. Construite en fonte Meehanite et dotée d'une interface graphique intuitive, elle permet une configuration rapide sans codage complexe. Avec une protection intégrée de l'accumulateur et un refroidissement de l'huile, elle est conçue pour une fabrication à haut rendement et à longue durée de vie. CAPACITÉ Gamme de meulage standard (dia.) : Ø2 ~ Ø75 mm Meule (diamètre extérieur × largeur × diamètre intérieur) : Ø510 × 205 × Ø304.8 (7A) mm Vitesse linéaire : 33 m/sec (45 m/sec) Roue de régulation (diamètre extérieur × largeur × diamètre intérieur) : Ø330 × 205 × Ø177,8 (7A) mm Vitesse de la roue de régulation : 10 ~ 220 tr/min Longueur max. Longueur d'alimentation : 200 mm caractéristiques de la machine Interface utilisateur graphique haute performance Le système de commande avec interface utilisateur graphique (IUG) ne nécessite aucune modification du programme et offre un environnement de travail pratique. L'IHM avec écran tactile intègre des touches de raccourci pour le réglage de la micro-alimentation, ce qui facilite le réglage de la taille de la mouture. SOCLE DE LA MACHINERIGIDE La structure de la machine est fabriquée en fonte Meehanite de haute qualité, traitée après un traitement thermique et une réduction des contraintes. Les glissières sont trempées à haute fréquence et rectifiées avec précision pour une structure stable, résistante à la déformation et à l'usure. ADVANTAGE DE LA BROCHE HYDROSTATIQUE ET DU RAIL DE GLISSIERES ■ Pas d'abrasion métal contre métal, ce qui améliore la durée de vie de la machine. ■ Frottement métallique extrêmement faible et faible élévation de température pendant le traitement pour améliorer la stabilité et la précision. ■ Film d'huile à haute pression autour de la broche, adapté à la rotation à grande vitesse. ■ Précision de rotation élevée et rotation constante. SYSTEME DE REFROIDISSEMENT DE L'HUILE Le système de refroidissement de l'huile comprend un refroidisseur d'huile pour maintenir une température constante de l'huile et empêcher la dégradation de la précision de la broche en raison des changements de température de l'huile. ACCUMULATEUR POUR LE DISPOSITIF DE PROTECTION La conception spéciale de l'accumulateur de pression renvoie l'huile hydrostatique dans le système hydrostatique de l'arbre principal lorsque la pression chute (par exemple, en cas de panne de courant), évitant ainsi les dommages dus à la perte momentanée du film de pression statique alors que la broche tourne à grande vitesse. Construction de la glissière hydrostatique Le coulisseau inférieur de la machine (axe d'alimentation) utilise une construction de guidage hydrostatique pour un glissement extrêmement doux et rapide, une grande précision d'alimentation et une précision de meulage stable. L'axe d'alimentation inférieur est entraîné par un servomoteur qui coopère avec un réducteur harmonique pour réduire le jeu, augmenter le couple et stabiliser la qualité du meulage. Incrément minimum d'alimentation manuelle : 0.001 mm ; incrément minimum d'alimentation par commande numérique : 0.0005 mm. MOBILE DE RECTIFICATION STABLE UNITE DE DRESSAGE AUTO. DRESSING UNIT (FOR 1-AXIS ABOVE) Les glissières inférieures du siège de dressage de la meule ont une structure concave en queue d'aronde combinée à une voie latérale extra-large pour améliorer la stabilité du dispositif de meule. DISPOSITIF DE DRESSAGE DE LA ROUE A ROUE ET DE LA ROUE A ROUE (POUR 1 AXE) Structure de dressage en fonte d'alliage spécial et traitée thermiquement pour résister à l'usure. Entraîné à l'avant et à l'arrière par pression hydraulique, peut être associé à un servomoteur pour le dressage des profils. Vitesse de dressage variable et réglable en fonction des exigences des composants. COMBINAISONAXIALE POUR LA SÉRIE NC ■ Un axe : Axe X : Chariot inférieur R.W. contrôle automatique de l'alimentation. ■ Deux axes : Axe Z : Dressage automatique de l'aile gauche (vertical) / Axe X : Glissière inférieure de l'aile droite, alimentation automatique. ACCESSOIRES STANDARD

• Molette d'affûtage et bride x 1 ensemble
• Molette de régulation et bride x 1 ensemble
• Pied de travail d'alimentation et lame au carbure x 1 ensemble
• Pied de travail d'alimentation et lame au carbure x 1 ensemble
• Outils diamantés (2 pièces/ensemble) x 1 ensemble
• Système électrique x 1 ensemble
• Système de lubrification (avec un liquide de refroidissement à l'huile et un accumulateur) x 1 ensemble
• Système de refroidissement x 1 ensemble
• Lampe de travail x 1 ensemble
• Outils (patin de mise à niveau) et boîte à outils x 1 ensemble

ACCESSOIRES EN OPTION

• Support d'équilibrage des meules et arbre
• Appareil de meulage de profil
• Dispositif de dressage par ionisation des meules
• Ejecteur hydraulique de travail (meulage à l'entrée)
• Alimentation manuelle pour le meulage à l'entrée (vers le haut et vers le bas)
• Automatique. Attachement de chargement (broyage à passage)
• Alimentation automatique (broyage à passage)
• Auto. Dispositif de déchargement (meulage à passage)
• Support de type V pour le meulage de barres longues
• Auto. De chargement et de déchargement (meulage à l'entrée)
• Alimentation vibrante (meulage à travers)
• Protection contre les éclaboussures
• Séparateur magnétique de liquide de refroidissement
• Filtre à papier
• Séparateur hydro cyclonique de liquide de refroidissement
• Manivelle pour la meule

SPECIFICATION Capacité Gamme de meulage standard (dia.) : Ø2 ~ Ø75 mm Longueur max. Longueur d'alimentation : 200 mm Auto. Incrément min. Incrément : 0.0005 mm Meule Taille (diamètre extérieur x largeur x diamètre intérieur) : Ø510 x 205 x Ø304.8 (7A) mm Vitesse linéaire : 33 m/sec (45 m/sec) Roue de régulation Taille (diamètre extérieur x largeur x diamètre intérieur) : Ø330 x 205 x Ø177.8 (7A) mm Vitesse : 10 ~ 220 rpm Angle d'inclinaison : +5° ~ -3° Angle de pivotement : ±5 Graduation du volant Avance du chariot supérieur : 3.5 mm/tour (0,05 mm/graduation) Micro-alimentation de la glissière inférieure : 0.1 mm/tour (0,001 mm/graduation) Dispositif de coupe : 2 mm/tour (0,01 mm/graduation) Moteurs d'entraînement Meule : 11,25 kW (6P) Roue de régulation : 5,0 kW (servomoteur) Moteur d'alimentation du chariot inférieur (axe X) (axe NC) : 1.0 kW Pompe à huile de lubrification : 1,5 kW Pompe de refroidissement : 0,18 kW Refroidisseur d'huile hydraulique : 0,37 kW Capacité des réservoirs Réservoir d'huile hydraulique : 90 L Réservoir de liquide de refroidissement : 160 L Machine Dimensions (L x L x H) : 3810 x 1620 x 2160 mm Poids net : (non spécifié) caractéristiques / spécifications techniques

• Modèle : H-5020-NC
• Diamètre de rectification standard : Ø2 ~ Ø75 mm
• Longueur d'entrée max. : 200 mm
• Incrément d'entrée automatique min : 0.0005 mm
• Taille de la meule : Ø510 × 205 × Ø304.8 (7A) mm
• Taille de la roue de régulation : Ø330 × 205 × Ø177.8 (7A) mm
• Vitesse linéaire de la meule : 33 m/sec (45 m/sec)
• Vitesse de la meule : 10 ~ 220 rpm
• Moteur de la meule : 11.25 kW (6P)
• Moteur de la roue de régulation : 5.0 kW (servo)
• Réservoir d'huile hydraulique : 90 L
• Réservoir de liquide de refroidissement : 160 L
• Dimensions de la machine (L×L×H) : 3810 × 1620 × 2160 mm
