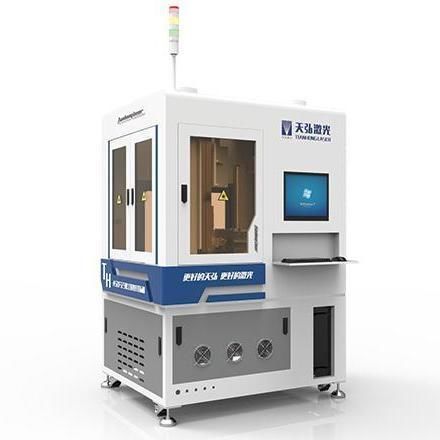

Système de marquage laser TH-FLCS series

laser 3Dautomatiquepour l'industrie de la microélectronique

Description du produit
Largement utilisé dans les communications mobiles, les projets IoT, les composants IoT automobiles, l'Industrie 4.0 et le secteur médical pour l'activation locale et la métallisation ultérieure de pièces plastiques 3D via LDS (Laser Direct Structuring). Le système permet une activation laser précise et le marquage sur des pièces injectées tridimensionnelles afin de créer des pistes conductrices par placage autocatalytique.

Identifiants principaux

• Nom du produit : Système de marquage 3D à cinq axes (LDS)
• ID produit : 1475857223626936320

Fonctionnalités
Le système utilise une plateforme de contrôle de mouvement pour guider le laser selon la trajectoire du circuit électronique et projeter le faisceau sur des pièces plastiques 3D. L'activation laser modifie la surface dopée du plastique en exposant des atomes métalliques qui servent de couche d'amorçage pour le placage autocatalytique. Lors du placage, les zones activées développent une couche métallique (métallisation de surface) d'environ 5–10 μm, permettant la formation de circuits tridimensionnels sur la pièce.

Spécifications (tableau)
Modèle de l'appareil : TH-FLCS30 | TH-FLCS50 | TH-FLCS100
Puissance moyenne laser : 30W | 50W | 100W
Longueur d'onde laser : 1064 nm
Largeur d'impulsion : 2—350 ns
Fréquence de répétition laser : 1 KHz—4000 KHz
Plage de marquage : 100 mm × 100 mm × 40 mm (standard) ; 300 × 300 × 200 mm (optionnel)
Vitesse de tracé : ≤ 7000 mm/s
Largeur minimale : 0,015 mm
Répétabilité : ≤ 0,005 mm
Précision du module de mouvement XYZ : ±0,01 mm
Consommation électrique de la machine : 1500 W
Alimentation requise : 220 V ±22 V / 50 Hz / 10 A
Dimensions totales : 1150 mm × 1360 mm × 2000 mm
Poids total : 750 Kg

Affichage des échantillons
Des images d'échantillons et des exemples de marquage sont disponibles pour illustrer les résultats typiques obtenus avec le Système de marquage 3D à cinq axes (LDS). Contactez-nous pour les fichiers et paramètres d'essai.

Caractéristiques techniques

• Modèle : TH-FLCS30, TH-FLCS50, TH-FLCS100
• Puissance moyenne laser : 30W / 50W / 100W (selon modèle)
• Longueur d'onde : 1064 nm
• Largeur d'impulsion : 2–350 ns
• Fréquence de répétition : 1 KHz – 4000 KHz
• Plage de marquage : 100 × 100 × 40 mm (standard) ; 300 × 300 × 200 mm (optionnel)
• Vitesse de tracé : ≤ 7000 mm/s
• Largeur minimale de trait : 0,015 mm
• Répétabilité : ≤ 0,005 mm
• Précision mouvement XYZ : ±0,01 mm
• Consommation : 1500 W
• Alimentation : 220 V ±22 V / 50 Hz / 10 A
• Dimensions : 1150 mm × 1360 mm × 2000 mm
• Poids : 750 Kg
