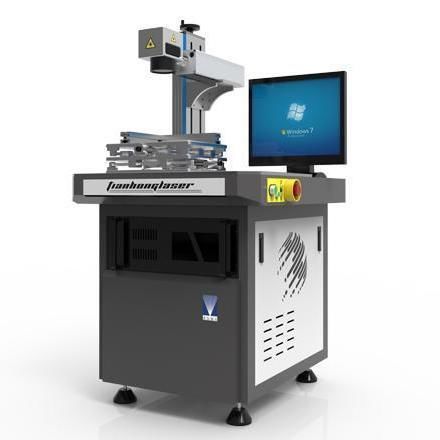

Machine de marquage laser à fibre TH-FLMS series

laser MOPAde papierde métal

Description du produit
Les machines de marquage laser à fibre TH-FLMS sont conçues pour le marquage et le codage haute précision et haute vitesse de plastiques, composants électroniques, puces, papiers colorés et emballages alimentaires. Adaptées aux applications nécessitant finesse et contrôle de profondeur comme l'horlogerie, l'industrie des moules et le marquage bitmap ; utilisables également pour l'oxydation de surface des alliages aluminium-magnésium.

Caractéristiques

• Compatibles avec des sources laser fiber IPG, SPI, Raycus et autres ; protection contre la réflexion et forte puissance de crête avec MTBF jusqu'à 100 000 heures.
• Format compact pour intégration en ligne dans des lignes de production ; fréquence de travail élevée pour augmenter le débit de marquage.
• Contrôle complet par ordinateur avec interface intuitive ; prend en charge les formats courants pour une importation simple des motifs et des données.
• Sortie en mode unique et spot fin pour un marquage précis et haute résolution.
• Domaines d'application : marquage de touches/boutons en plastique, marquage en ligne d'équipements électroniques et de puces, codage laser de papiers colorés et d'emballages alimentaires, composants horlogers, industrie du moule et marquage bitmap.

Exemples de marquage
Des échantillons sont fournis pour illustrer la qualité de marquage typique et les niveaux de détail obtenables selon les matériaux et paramètres.

Spécifications (tableau)
modèle : TH-FLMS20 | TH-FLMS30 | TH-FLMS50 | TH-FLMS100 | TH-FLMS200 | TH-FLMSMP20 | TH-FLMSMP30 | TH-FLMSMP60
longueur d'onde : 1064 nm
laser : laser à fibre (modèles standard) | laser MOPA (modèles MP)
puissance laser : 20W | 30W | 50W | 100W | 200W | 20W | 30W | 50W
refroidissement : refroidi par air
zone de marquage : 100x100 mm (optionnel)
répétabilité : ±0,003 mm
largeur de ligne minimale : 0,045 mm
énergie par point : 1,5 mJ
qualité de faisceau : ≤1,2 (fibre) | ≤1,3 (certains MOPA) | ≤1,5 (MP haute puissance)
durée d'impulsion : 100 ns (fibre) | 2–350 ns (MOPA)
fréquence de répétition : 20–200 kHz (fibre) | 1–4000 kHz (MOPA)
vitesse de gravure : ≤7000 mm/s
degré de protection : IP54

Spécifications techniques

• Nom du produit : Machine de marquage laser à fibre
• ID produit : 1475857059197636608
• Famille de modèles : Série TH-FLMS (inclut TH-FLMS20 / 30 / 50 / 100 / 200 et variantes TH-FLMSMP)
• Longueur d'onde : 1064 nm
• Types de laser : laser à fibre (standard) et laser MOPA (variantes MP)
• Puissances disponibles : 20W, 30W, 50W, 100W, 200W (selon modèle)
• Refroidissement : air
• Zone de marquage standard : 100 x 100 mm (option)
• Répétabilité de positionnement : ±0,003 mm
• Largeur de ligne minimale : 0,045 mm
• Énergie par point : 1,5 mJ
• Qualité de faisceau (M2) : ≤ 1,2 / ≤ 1,3 / ≤ 1,5 selon le modèle
• Durée d'impulsion : 100 ns (fibre) ou 2–350 ns (MOPA)
• Fréquence de répétition : 20–200 kHz (fibre) ou 1–4000 kHz (MOPA)
• Vitesse maximale de gravure : ≤ 7000 mm/s
• Indice de protection : IP54
