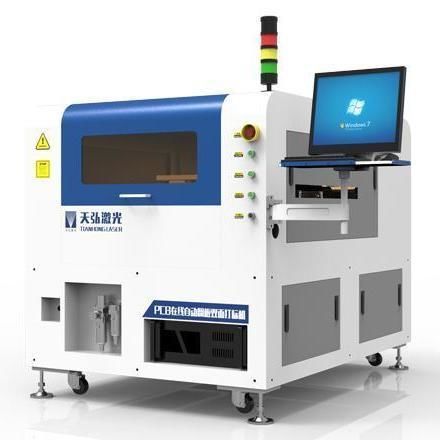

Machine de codage laser à fibre TH-PCB-M series

laser CO2laser UVpour PCB

Présentation du produit
Système de commande intelligent conçu pour le marquage PCB à haut débit avec grande précision. Utilise un galvanomètre numérique haute vitesse et des sources laser sélectionnables (CO2, vert, UV, fibre) pour un marquage rapide et reproductible adapté aux environnements de production continue.

Informations de base

• Nom du produit : Fully Automatic Double-sided Laser Coding System For PCB
• ID produit : 1475857209341136896
• Puissance laser (plage indiquée sur la page) : 3W-30W
• Format de traitement : 100mm*100mm (lentille de champ optionnelle)

Caractéristiques

• Contrôle intelligent avec balayage automatique et fonctions d'alarme d'erreur ; conçu pour un fonctionnement stable et continu et conforme aux exigences environnementales
• Galvanomètre numérique haute vitesse associé à des sources laser performantes pour un marquage rapide et précis ; possibilité d'opération 24/7
• Logiciel de contrôle sous Windows compatible avec CorelDRAW, AutoCAD et formats graphiques/textes courants (PLT, PCX, BMP, DXF) ; prise en charge directe des polices SHX et TTF
• Équipé d'un PLC pour l'échange de signaux I/O avec les systèmes de chargement/déchargement client
• Prise en charge de l'intégration au système MES pour la traçabilité de production

Exemples
Des échantillons de marquage PCB sont fournis pour illustrer la qualité de marquage et la lisibilité des codes.

Spécifications techniques

• Modèles : TH-PCB-M10 ; TH-PCB-M6 ; TH-PCB-M3 ; TH-PCB-M5 ; TH-PCB-M20 ; TH-PCB-M30
• Source laser : TH-PCB-M10 : CO2 ; TH-PCB-M6 : vert ; TH-PCB-M3 : UV ; TH-PCB-M5 : UV ; TH-PCB-M20 : fibre ; TH-PCB-M30 : fibre
• Puissance moyenne laser limite supérieure : TH-PCB-M10 : 10W ; TH-PCB-M6 : 6W ; TH-PCB-M3 : 3W ; TH-PCB-M5 : 5W ; TH-PCB-M20 : 20W ; TH-PCB-M30 : 30W
• Vitesse de marquage : ≤ 7000 mm/s (tous modèles)
• Précision de marquage répétée : ±0,01 mm (tous modèles)
• Plage de gravure maximale : 100 mm * 100 mm (lentille de champ optionnelle) (tous modèles)
• Largeur de ligne minimale : 0,1 mm (tous modèles)
• Dimensions PCB applicables : Min 50 mm * 50 mm ; Max 510 mm * 460 mm (tous modèles)
• Épaisseur PCB applicable : 0,8 mm - 5 mm (tous modèles)
• Poids autorisé du PCB : ≤ 0,4 kg (tous modèles)
• Plage de marquage code QR : 1,5 mm * 1,5 mm - 10 mm * 10 mm (tous modèles)
• Exemples de capacité code QR : 1,5×1,5 mm / 15 caractères ; 2×2 mm / 25 caractères ; 3×3 mm / 50 caractères ; 5×5 mm / 100 caractères (tous modèles)
• Rendement d'impression : 100% (tous modèles)
• Vitesse de déplacement axe X/Y : 300 mm/s (tous modèles)
