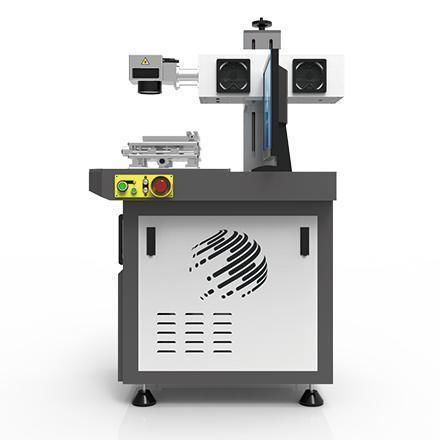

Machine de marquage laser UV TH-UVLMS series

de verrepour siliciumpour matières plastiques

Description du produit
Conçue pour le marquage de haute précision et le micro-usinage du verre, des matériaux polymères et d'autres substrats, la série TH-UVLMS (355 nm) effectue le marquage de surface, le perçage de micro-perforations et l'élimination de revêtements sur surfaces métalliques et non métalliques. Applications typiques : marquage de bouteilles et emballages, PCB flexibles, scribing/coupe LCD/TFT et micro-perçage de plaquettes silicium.

Caractéristiques

• Laser ultraviolet 355 nm à haut rendement photoélectrique avec puissances sélectionnables selon modèle (3 W–15 W à 50 kHz).
• Contrôle matériel avancé et logiciel intelligent pour une faible consommation, une opération stable et un marquage de haute précision.
• Contrôle par PC complet avec interface intuitive ; compatible avec les logiciels graphiques et de marquage courants pour une saisie facile des motifs et gestion des tâches.
• Point focal ultra-fin et qualité de faisceau précise adaptée au traitement électronique de précision et au micro-perçage de matériaux spéciaux.

Spécifications (tableau)
Modèle : TH-UVLMS3 / TH-UVLMS5 / TH-UVLMS8 / TH-UVLMS10 / TH-UVLMS15
Longueur d'onde laser : 355 nm
Puissance laser : 3 W@50 kHz / 5 W@50 kHz / 8 W@50 kHz / 10 W@50 kHz / 15 W@50 kHz
Zone de marquage : 100 × 100 mm (optionnel)
Hauteur de caractère minimale : 0.15 mm
Vitesse de marquage : ≤ 7000 mm/s
Répétabilité de positionnement : ±0.003 mm
Largeur de ligne minimale : 0.01 mm (dépend du matériau) @ F=160 mm
Qualité du faisceau : ≤ 1.3
Fréquence de répétition des impulsions / énergie par impulsion (exemples) : 30–150 kHz / ~100 μJ / 267 μJ / 250 μJ / >300 μJ
Consommation électrique (selon modèle) : 1000 W / 1000 W / 2500 W / 3000 W / 3000 W
Méthode de refroidissement (selon modèle) : refroidissement par air / refroidissement par eau / refroidissement par air / refroidissement par eau / refroidissement par eau

Présentation des échantillons
Images d'exemples montrant les résultats typiques et les applications de marquage UV sur différents matériaux.

Caractéristiques techniques

• Nom du produit : Machine de marquage laser UV
• ID produit : 1475857206505787392
• Modèle / Série : TH-UVLMS series
• Longueur d'onde laser : 355 nm
• Options de puissance laser : 3 W, 5 W, 8 W, 10 W, 15 W (à 50 kHz)
• Zone de marquage typique : 100 × 100 mm (optionnel)
• Hauteur minimale de caractère (typique) : 0.15 mm
• Vitesse maximale de marquage : ≤ 7000 mm/s
• Répétabilité de positionnement : ±0.003 mm
• Largeur de ligne minimale (dépend du matériau) : 0.01 mm (testé @ F=160 mm)
• Qualité du faisceau : ≤ 1.3
• Fréquence d'impulsion typique : 30–150 kHz
• Exemples d'énergie par impulsion (varie selon modèle) : env. 100 μJ / 267 μJ / 250 μJ / >300 μJ
• Consommation globale (varie selon modèle) : de 1000 W à 3000 W
• Refroidissement : refroidissement par air ou par eau selon configuration
