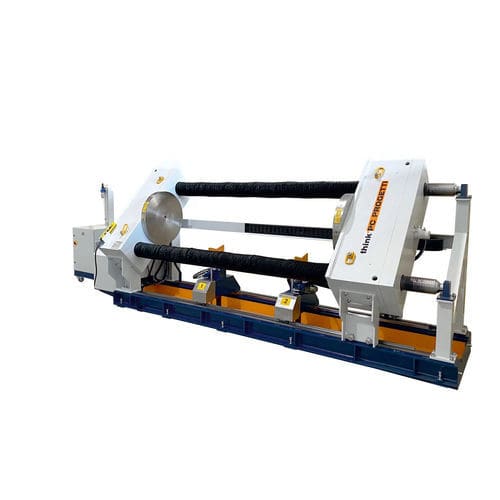

Banc d'essai de fuite BO45-2V/450

de débitcontrôlé par PLCpour soupape

Banc d'essai horizontal avec bouchons d'alésage à serrage (joint radial intérieur). Le pont de réaction mobile est déplacé par deux colonnes vissées qui garantissent l'absence totale de forces externes sur le corps de la vanne. Cette prérogative le rend conforme aux normes d'essai internationales les plus répandues. Un réservoir d'eau est installé pour les procédures d'essai. Des ensembles complets de débitmètres peuvent être inclus (en option) pour réaliser des essais d'étanchéité de siège sur les vannes de régulation. L'installation est contrôlée par un skid de pressurisation SKA-100 FORCE DE RÉACTION : 450 TONNES LONGUEUR DE VANNE MAX : 3000 mm LONGUEUR DE VANNE MIN : 200mm DÉBATTEMENT INTÉRIEUR DES COLONNES : 1100mm Hauteur des axes d'écoulement : 1150mm VAISSEAU D'EAU DU SOUS-SOL : 400 litres STYLE DE CLAMPAGE : Type 2 - bouchons d'alésage DIMENSIONS (MECH) : 5215(L) x 1590(P) x 2095(H)
