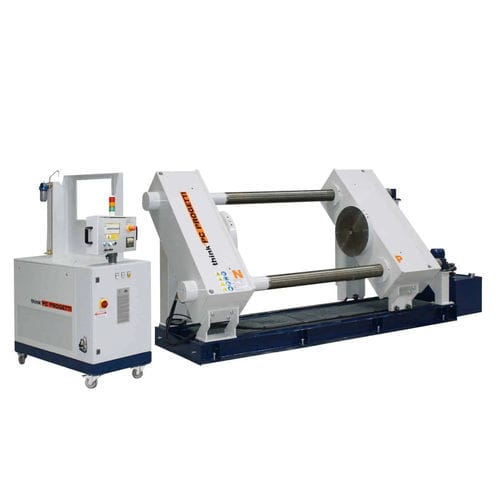

Banc d'essai de pression BO45-2CV/400

de longevitéde fuitede débit

Banc d'essai horizontal doté d'un système de serrage combiné : joint radial intérieur et dispositif de serrage à la presse. Le pont de réaction mobile est déplacé par deux colonnes vissées qui garantissent l'absence totale de forces externes sur le corps de la vanne et un cylindre hydraulique peut effectuer un serrage à la presse avec ou sans contrôle proportionnel. Cette prérogative le rend conforme aux normes d'essai internationales les plus répandues. Un réservoir d'eau est installé pour les procédures d'essai. Des ensembles complets de débitmètres peuvent être installés (voir option) pour effectuer des tests d'étanchéité de siège sur les vannes de contrôle. L'installation est contrôlée par un skid de pressurisation SKA-100 FORCE DE RÉACTION : 400 TON (10% de serrage minimum) (Voir le tableau des limites de travail) LONGUEUR DE VANNE MAX : 2000 mm LONGUEUR DE VANNE MIN : 0mm DÉBATTEMENT INTÉRIEUR DES COLONNES : 1400mm HAUTEUR DES AXES D'ÉCOULEMENT : 1320 mm du sol VAISSEAU D'EAU DU SOUS-SOL : 900 Litres TERMINAISONS AUTORISÉES : BW, SW, RF, RJ STYLE DE CLAMPAGE : Type 3 - Combinaison de serrage radial intérieur et de serrage par pression avec contrôle proportionnel. DIMENSIONS : 3450(L) x 2000(P) x 2000(H)(Structure mécanique)
