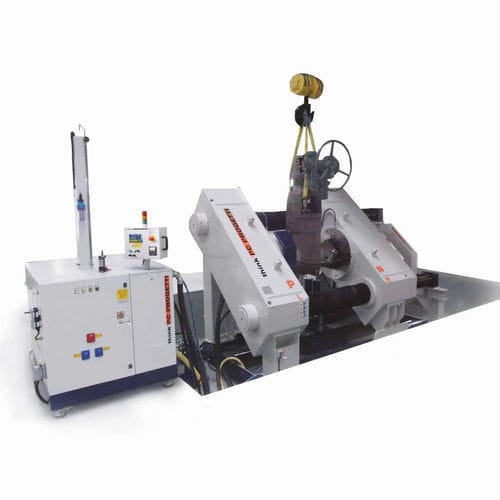

Banc d'essai de pression BO45-2V/1600

de fuitede longevitémanuel

Banc d'essai horizontal avec serrage du joint radial intérieur. Le pont de réaction mobile est déplacé par deux colonnes vissées qui garantissent l'absence totale de forces externes sur le corps de la vanne. Cette prérogative le rend conforme aux normes d'essai internationales les plus répandues. Le banc d'essai est contrôlé par un skid de pressurisation de classe SKA-500 Les ponts de réaction peuvent être préparés pour l'insertion d'une caméra articulée et pour l'inspection des sièges pendant les essais. FORCE DE RÉACTION : 1600 TONNES LONGUEUR DE VANNE MAX : 2350 mm LONGUEUR DE VANNE MIN : 200 mm DÉCOUVERTURE INTÉRIEURE DES COLONNES : 1600 mm Hauteur des axes d'écoulement : 1900 mm VAISSEAU D'EAU DU SOUS-SOL : 1500 Litres ÉLÉVATEURS : 2x20 TON TERMINAISONS AUTORISÉES : RF, RJ, BW, SW STYLE DE CLAMPAGE : Type 2 - Bouchons d'alésage DIMENSIONS (MECH) : 4790 (L) x 2290 (P) x 3125 (H)
