Banc d'essai de pression BO45-2V/850

de longevitéde résistancede fuite

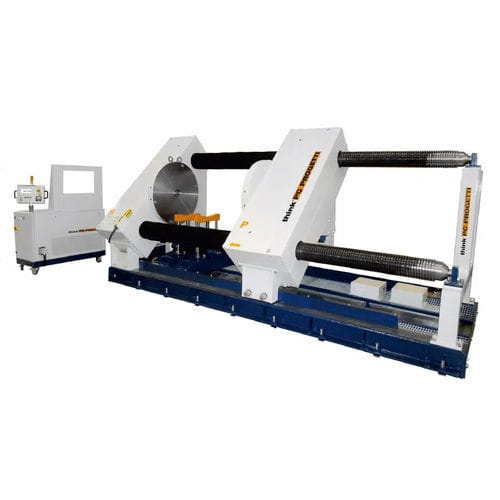

Banc d'essai horizontal avec serrage du joint radial intérieur. Le pont de réaction mobile est déplacé par deux colonnes vissées qui garantissent l'absence totale de forces externes sur le corps de la vanne. Cette prérogative le rend conforme aux normes d'essai internationales les plus répandues. La disposition des colonnes à 45° permet le chargement vertical des vannes à tester à l'aide d'une grue ou d'un élévateur à fourche à chargement horizontal. En outre, la hauteur de chargement vertical est réduite. Au sous-sol, un réservoir d'eau est installé pour les procédures d'essai. L'installation est contrôlée par un skid de pressurisation de classe SKM ou SKA FORCE DE RÉACTION (VOIR TABLEAU DES LIMITES DE TRAVAIL) : 580TON (voir tableau des limites de travail) LONGUEUR DE VANNE MAX : 3000mm LONGUEUR DE VANNE MIN : 200mm DÉBATTEMENT INTÉRIEUR DES COLONNES : 1300mm Hauteur des axes d'écoulement : 900mm VAISSEAU D'EAU DU SOUS-SOL : 1100Litres ÉLÉVATEUR : Voir option PROTECTION CONTRE LA POUSSIÈRE DES VIS : Voir Option TERMINAISONS AUTORISÉES : BW, SW, RF, RJ STYLE DE CLAMPAGE : Type 2 - radial intérieur NORMES DE RÉFÉRENCE : ISO, DIN, API, ANSI, ASTM, FCI, BS (autres sur demande) ALIMENTATION ELECTRIQUE : 3PH + T, 380V@50Hz, 7,5KW DIMENSIONS (MECH) : 4700(L) x 2340(P) x 2300(H) mm
