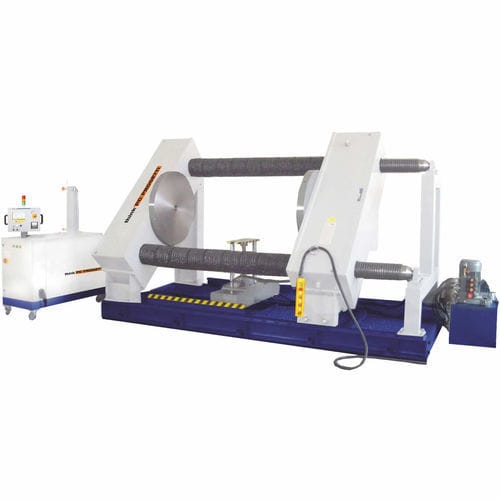

Banc d'essai de pression BO45-2V/600

de longevitéde fuitecontrôlé par PLC

Banc d'essai horizontal avec serrage du joint radial intérieur. Le pont de réaction mobile est déplacé par deux colonnes vissées qui garantissent l'absence totale de forces externes sur le corps de la vanne. Cette prérogative le rend conforme aux normes d'essai internationales les plus répandues. La disposition des colonnes à 45° permet le chargement vertical des vannes à tester à l'aide d'une grue ou d'un élévateur à fourche à chargement horizontal. En outre, la hauteur de chargement vertical est réduite. Au sous-sol, un réservoir d'eau est installé pour les procédures d'essai. Le banc est contrôlé par un skid de pressurisation de classe SKA-100 ou SKM-100 FORCE DE RÉACTION : 600TON (voir le tableau des limites de travail) LONGUEUR DE VANNE MAX : 2500 mm LONGUEUR DE VANNE MIN : 600 mm DÉCOUVERTURE INTÉRIEURE DES COLONNES : 1300mm Hauteur des axes d'écoulement : 1400mm VAISSEAU D'EAU DE SOUS-SOL : 1000Litres ÉLÉVATEUR : Voir option PROTECTION CONTRE LA POUSSIÈRE DES VIS : Voir Option TERMINAISONS AUTORISÉES : BW, SW, RF, RJ STYLE DE CLAMPAGE : Type 2 - Intérieur radial DIMENSIONS (MECH) : 4200(L) x 2340(P) x 2300(H)
