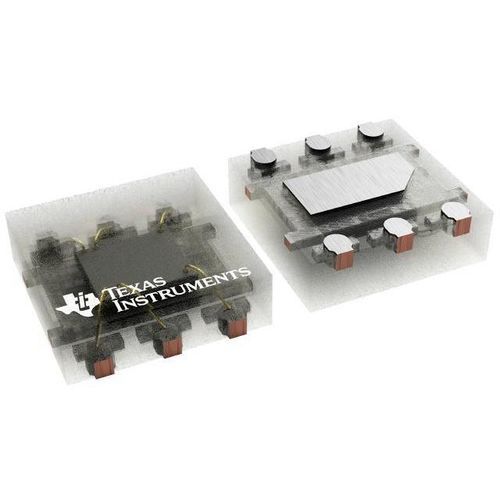

Capteur de lumière ambiante OPT3001

visiblenumériquede circuits intégrés

Présentation
Le OPT3001 est un capteur de lumière ambiante numérique conç u pour mesurer l'intensité de la lumière visible avec une réponse spectrale adaptée à l'œil humain et un fort rejet des infrarouges (IR). Il s'agit d'un luxmètre sur puce unique destiné à mesurer la lumière telle que perçue par l'œil humain et à conserver la précision lorsqu'il est monté sous du verre teinté.

Principales fonctionnalités

• Réponse spectrale précise adaptée à l'œil humain avec rejet IR >99%
• Réglage automatique de la pleine échelle pour simplifier le logiciel et assurer une configuration correcte
• Plage de mesure : 0,01 lux à 83 000 lux
• Plage dynamique effective de 23 bits avec changement automatique de gain
• 12 plages full-scale pondérées binaires avec correspondance entre plages <0,2% (typ)
• Faible courant de fonctionnement : 1,8 µA (typ)
• Large plage d'alimentation : 1,6 V à 3,6 V
• E/S tolérantes à 5,5 V
• Système d'interruption flexible ; mesures continues ou single-shot et événements de réveil autonomes
• Sortie numérique via interface série 2 fils compatible I2C/SMBus
• Boîtier compact : 2,0 mm × 2,0 mm × 0,65 mm

Applications
Conçu pour des systèmes créant des expériences basées sur la lumière pour les personnes : contrôle automatique de la luminosité d'affichage, détection de lumière ambiante, gestion d'éclairage architectural ou industriel et dispositifs alimentés par batterie. Remplace les photodiodes ou photorésistances lorsque l'adaptation à l'œil humain et le rejet IR sont nécessaires.

Remarques sur la mesure
La fonction de réglage automatique de la pleine échelle permet de mesurer de 0,01 lux à 83 000 lux sans sélection manuelle de plage, offrant une plage dynamique effective de 23 bits. Le fort rejet des IR garantit la précision à travers différentes sources lumineuses et lors d'un montage sous verre teinté.

Paramètres / Spécifications rapides
Rating | Catalog
Applications | Enterprise, PC
Plage de température de fonctionnement (°C) | -40 à 85

Boîtier / Broches / Taille
Boîtier | USON (DNP)
Broches | 6
Taille | 4 mm² (2 x 2)

Spécifications techniques

• Réponse spectrale optimisée pour la vision photopique (œil humain) avec rejet IR >99% (typ)
• Plage de mesure : 0,01 lux à 83 000 lux
• Plage dynamique effective : 23 bits (avec automatic gain ranging)
• 12 réglages full-scale avec correspondance entre plages <0,2% (typ)
• Courant de fonctionnement faible : 1,8 µA (typ)
• Température de fonctionnement : -40°C à +85°C
• Tension d'alimentation : 1,6 V à 3,6 V
• E/S tolérantes à 5,5 V
• Interface numérique compatible I2C/SMBus (2 fils)
• Système d'interruption flexible pour fonctionnement autonome basse consommation
• Boîtier : USON (DNP), 6 broches, 2,0 mm × 2,0 mm × 0,65 mm

Documentation et ressources
Fiche technique, module d'évaluation (OPT3001EVM), notes d'application et guides utilisateur disponibles pour l'intégration et l'évaluation.
