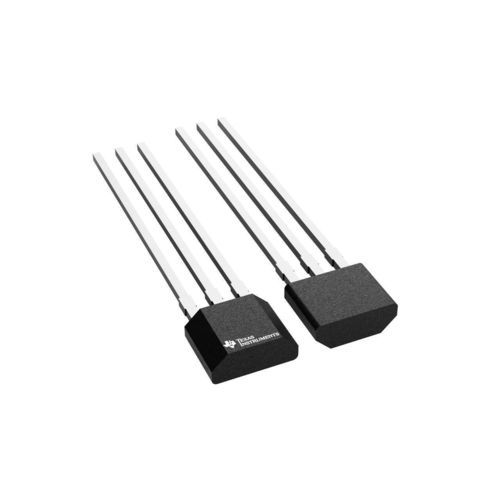

Capteur magnétique à effet Hall DRV5032

avec fonction de commutationSMDà faible consommation énergétique

Présentation du produit
Le DRV5032 est un capteur à effet Hall à commutation numérique et ultra‑faible consommation, conçu pour les systèmes compacts et sensibles à l'énergie. Il est disponible avec plusieurs seuils magnétiques, fréquences d'échantillonnage (5 Hz, 20 Hz, 80 Hz), types de sorties et options de boîtier. Lorsque la densité de flux dépasse le seuil BOP, la sortie passe à l'état bas ; elle revient à l'état haut ou en haute impédance lorsque le flux descend en dessous de BRP selon la version. Tension d'alimentation : 1,65 V à 5,5 V. Boîtiers : SOT-23, TO-92, X2SON.

Principales caractéristiques

• Consommation ultra‑faible
  • Version 5 Hz : 0,54 µA
  • Versions 20 Hz : ~1,3 µA
  • Version 80 Hz : 5,2 µA
• Plage VCC : 1,65 V à 5,5 V
• Plage de température : –40 °C à +85 °C
• Options de seuil magnétique (BOP max) :
  • DG : 3,4 mT
  • DU : 3,9 mT
  • FA/FB/FC/FD : 4,8 mT
  • AJ : 9,5 mT
  • ZE : 63 mT
• Réponses omnipolaires et unipolaires
• Sorties en open‑drain ou push‑pull
• Boîtiers : SOT-23 (DBZ), X2SON (DMR), TO-92 (LPG)

Paramètres (valeurs représentatives)
Type : Omnipolar switch, Unipolar switch
Point de fonctionnement (typ) (mT) : 2,5 ; 3
Point de fonctionnement (max) (mT) : 3,4 ; 3,9 ; 4,8
Point de relâchement (min) (mT) : 0,5 ; 0,9
Courant d'alimentation (µA) : 0,54, 0,69, 1,06, 1,3, 1,6, 2,3, 5,2, 5,7, 6
Bande passante (kHz) : 0,005 ; 0,02 ; 0,08
Tension d'alimentation : 1,65 V – 5,5 V
Température de fonctionnement : -40 °C à +85 °C
Sortie : Open‑drain, Push‑pull

Description fonctionnelle
Le composant échantillonne le champ magnétique via un oscillateur interne et met à jour la sortie digitale à la fréquence sélectionnée. Les versions permettent d'équilibrer faible consommation et réactivité. Le comportement de sortie (low, high ou haute impédance) dépend du type de sortie et du seuil magnétique choisis. Les différentes options de boîtier autorisent des intégrations SMD ou traversantes.

Applications

• Équipements portables alimentés par batterie
• Détection de position et de présence (capteurs porte/fenêtre, détection d'intrusion)
• Interrupteurs HMI, capteurs à bascule/déclencheur
• Toute application nécessitant une commutation magnétique à très faible consommation

Caractéristiques techniques

• Type de dispositif : Capteur Hall à commutation numérique ultra‑faible consommation (DRV5032)
• Réponse magnétique : Omnipolaire et unipolaire
• Taux d'échantillonnage : 5 Hz, 20 Hz, 80 Hz
• Tension d'alimentation : 1,65 V à 5,5 V
• Courant d'alimentation (exemples) : jusqu'à 0,54 µA (5 Hz) à ~6 µA (selon versions)
• Seuils magnétiques (BOP max) : DG 3,4 mT, DU 3,9 mT, FA/FB/FC/FD 4,8 mT, AJ 9,5 mT, ZE 63 mT
• Options de bande passante : 0,005 ; 0,02 ; 0,08 kHz
• Types de sortie : Open‑drain ou Push‑pull
• Boîtiers : SOT-23 (DBZ), TO-92 (LPG), X2SON (DMR)
• Température de fonctionnement : -40 °C à +85 °C
