Capteur de température au silicium TMP117

à semi-conducteurSMDI2C

Présentation du produit
Le TMP117 est un capteur de température numérique haute précision conçu pour des applications de grade médical, notamment les thermomètres électroniques pour patients. Il fournit des mesures 16 bits (résolution 0,0078 °C) et une précision allant jusqu'à ±0,1 °C de −20 °C à 50 °C sans calibration. L'appareil dispose d'une interface compatible I2C/SMBus, d'alarmes de température programmables, d'une conversion one‑shot, de la prise en charge de jusqu'à quatre adresses sur un même bus et d'une EEPROM générale intégrée de 48 bits. Sa faible consommation (typiquement 3,5 µA) réduit l'auto‑chauffage, le rendant adapté aux systèmes sur batterie et aux dispositifs portables.

Applications

• Thermomètres électroniques pour patients et surveillance clinique
• Mesure de température pour dispositifs portables et patchs
• Remplacement d'RTD (PT100/PT500/PT1000) en équipement industriel et grand public
• Surveillance de température basse consommation pour dispositifs médicaux

Caractéristiques principales

• Haute précision : jusqu'à ±0,1 °C (−20 °C à 50 °C)
• Résolution 16 bits : 0,0078 °C par LSB
• Basse consommation : typ. 3,5 µA (1 Hz) ; courant en arrêt 150 nA
• Plage d'alimentation large : 1,7 V–5,5 V (plages limitées/complètes)
• Interface compatible I2C et SMBus ; jusqu'à 4 adresses sur un bus
• Limites d'alerte de température programmables et moyenne sélectionnable
• Offset numérique pour correction au niveau système
• EEPROM générale intégrée de 48 bits
• Convient comme remplacement d'RTD (PT100, PT500, PT1000)

Paramètres (résumé)
Local sensor accuracy (max): 0.1, 0.2
Type: Local
Operating temperature range (°C): -55 to 150
Supply voltage (min) (V): 1.8 (1.7 in limited range)
Supply voltage (max) (V): 5.5
Interface type: I2C, SMBus
Features: ALERT, EEPROM, NIST traceable, One-shot conversion
Supply current (max) (µA): 5
Temp resolution (max) (bps): 16
Remote channels (#): 0
Addresses: 4
Rating: Catalog

Options de boîtier

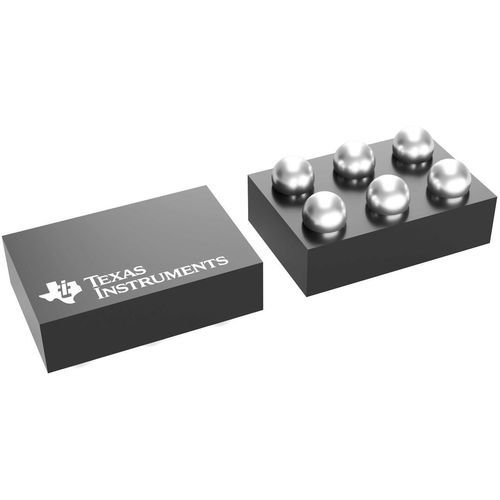

• DSBGA (YBG) — 6 broches — 1,4136 mm² (0,95 x 1,488)
• WSON (DRV) — 6 broches — 4 mm² (2 x 2)

Conformité et traçabilité
Testé à 100 % en production sur des bancs traçables NIST et vérifié avec des équipements étalonnés selon ISO/IEC 17025. Conforme aux exigences ASTM E1112 et ISO 80601-2-56 pour thermomètres électroniques patients.
