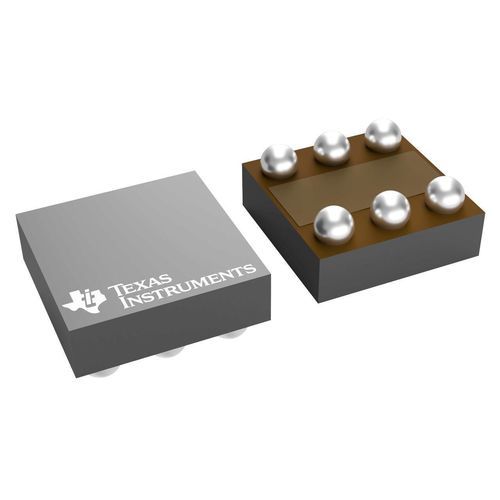

Capteur de température et d'humidité relative HDC2010

SMDmontage en surfaceI2C

Description Le HDC2010 est un capteur intégré d'humidité relative et de température dans un boîtier WLCSP ultra-compact, fournissant des mesures précises avec une consommation très faible. L'élément sensible est placé sur la face inférieure du composant pour améliorer la robustesse face à la poussière et aux contaminants environnementaux. Le capteur capacitif intègre des fonctions numériques et un élément chauffant pour évacuer la condensation. Des seuils d'interruption et des intervalles d'échantillonnage programmables permettent des réveils système sans surveillance continue par MCU, ce qui rend le HDC2010 adapté aux systèmes alimentés par batterie.

Résumé fonctionnel

• Capteur d'humidité relative et de température intégré en WLCSP
• Calibré en usine : précision typique ±2 %RH pour l'humidité et ±0,2 °C pour la température
• Élément sensible placé en face inférieure pour une meilleure résistance à la contamination
• Élément chauffant intégré pour éliminer condensation et humidité
• Seuils d'interruption et intervalles d'échantillonnage programmables pour réveils basse consommation
• Interface numérique I2C

Caractéristiques détaillées

• Plage d'humidité relative : 0 % à 100 %
• Précision humidité : ±2 %RH (typique, calibré en usine)
• Précision température : ±0,2 °C (typique)
• Courant en veille : 50 nA
• Courant moyen d'alimentation (1 mesure/s) :
  • RH seul (11 bit) : 300 nA
  • RH (11 bit) + température (11 bit) : 550 nA
• Fréquences d'échantillonnage programmables : 5 Hz, 2 Hz, 1 Hz, 0,2 Hz, 0,1 Hz, 1/60 Hz, 1/120 Hz ou trigger à la demande
• Tension d'alimentation : 1,62 V à 3,6 V (supporte fonctionnement 1,8 V)
• Température de fonctionnement : −40 °C à 85 °C (fonctionnel jusqu'à −40 °C à 125 °C)
• Interface : I2C

Applications

• Surveillance environnementale et contrôle HVAC
• Objets connectés (IoT) : thermostats intelligents, assistants domestiques, wearables
• Surveillance de la chaîne du froid et transport/stockage de produits périssables (alimentation, pharmaceutique)
• Noeuds capteurs alimentés par batterie et applications basse consommation

Boîtier / mécanique DSBGA (YPA) | 6 broches | 2.1316 mm² (1,46 x 1,46 mm)

Notes supplémentaires Le dispositif intègre des fonctions numériques programmables (seuils d'interruption, échantillonnage) et un chauffage pour améliorer la fiabilité en environnement sujet à la condensation. Le positionnement du capteur et le format compact visent les conceptions ultra-compactes et à faible consommation tout en améliorant la résistance aux contaminants.

Spécifications techniques

• Précision humidité (typ) : ±2 %RH
• Précision température (typ) : ±0,2 °C
• Plage humidité relative : 0 % à 100 %RH
• Tension d'alimentation (min–max) : 1,62 V – 3,6 V (supporte 1,8 V)
• Courant moyen d'alimentation (typ) : 0,105 µA (dépend de la configuration de mesure)
• Courant en veille : 50 nA
• Courant moyen (ex. 1 mesure/s) : RH seul (11 bit) = 300 nA ; RH + Temp (11 bit) = 550 nA
• Température de fonctionnement : −40 °C à 85 °C (fonctionnel jusqu'à −40 °C à 125 °C)
• Interface : I2C
• Boîtier : WLCSP (capteur en dessous) et option DSBGA 6 broches
