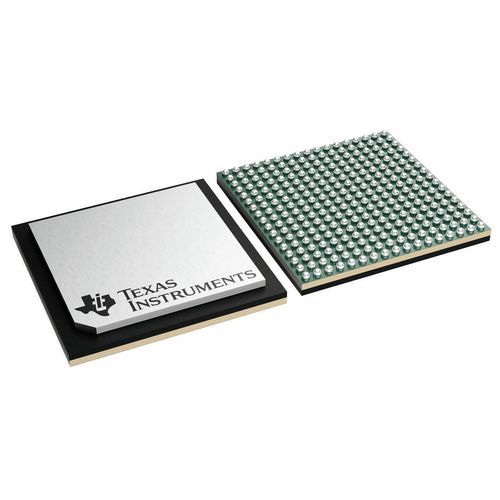

Puce programmable ADC32RF72

à 2 canauxà signal mixtenumérique

Résumé produit
L'ADC32RF72 est un convertisseur analogique-numérique RF 16 bits, double canal, architecture non interleavée, fonctionnant jusqu'à 1,5 GSPS. Il est conçu pour obtenir une très haute SNR et une densité spectrale de bruit ultra-faible : −163,7 dBFS/Hz (améliorable à −166,2 dBFS/Hz avec moyenne interne). Les entrées analogiques bufferisées offrent une terminaison interne programmable (50 Ω, 100 Ω, 200 Ω) et une bande passante pleine puissance de 1,8 GHz (−3 dB). L'appareil permet la sélection d'une entrée parmi IN1/2/3 en plus d'IN0.

Traitement numérique et interfaces

• Égaliseur FIR programmable 192 taps par canal pour l'égalisation
• Filtre de retard fractionnaire 12 bits
• Jusqu'à 8 convertisseurs numériques descendants (DDC) supportant des facteurs de décimation /2, /3, /5 jusqu'à /32768
• NCOs 48 bits avec saut de fréquence cohérent en phase ; saut rapide < 1 μs
• Interface série JESD204B/C avec débit par lane jusqu'à 24,75 Gbps

Performance spectrale et bruit
L'ADC offre un bruit de phase résiduel très faible en proche porteuse (ex. −140 dBc/Hz à 10 kHz de décalage à 1 GHz) et des performances spectrales (fIN = 1 GHz, −1 dBFS) :

• SNRflat : 72,1 dBFS
• HD2, HD3 : 68 dBc
• Spurious non HD2/3 : 93 dBFS

Alimentation, architecture et entrées
L'appareil utilise une architecture ADC à cœur unique (non interleavée) avec entrées bufferisées et pleine échelle d'entrée de 1,44 Vpp (4,1 dBm). La consommation typique est de 1,5 W par canal à 1,5 GSPS (≈3,1 W total). Le jitter d'ouverture est de 40 fs et la plage de tension pic-à-pic d'entrée est 1,4 Vpp. La terminaison d'entrée est programmable (50/100/200 Ω).

Caractéristiques techniques

• Modèle : ADC32RF72
• Taux d'échantillonnage (max) : 1500 MSPS
• Résolution : 16 bits
• Nombre de canaux d'entrée : 2 (double canal)
• Type d'interface : JESD204B, JESD204C (débit lane max 24,75 Gbps)
• Bande passante d'entrée analogique (−3 dB) : 1,8 GHz
• Pleine échelle d'entrée : 1,44 Vpp ; plage pic-à-pic : 1,4 Vpp
• Densité spectrale de bruit (NSD) : −163,7 dBFS/Hz (améliorable à −166,2 dBFS/Hz avec moyennage)
• SNR : 72,1 dB (typ.)
• ENOB : 11,8 bits (typ.)
• SFDR : 68 dB (typ.)
• Jitter d'ouverture : 40 fs
• Consommation typique : 1,5 W par canal @ 1,5 GSPS (≈3100 mW total)
• Température de fonctionnement : −40 à 105 °C
• Entrée bufferisée : Oui
• Terminaison d'entrée programmable : 50 Ω, 100 Ω, 200 Ω

Notes supplémentaires
L'ADC supporte des modes de moyennage internes pour réduire la NSD et vise un taux d'erreur de code (CER) de 1E-15 erreurs/échantillon. Il est spécifié pour des températures d'utilisation étendues afin de faciliter les déploiements système en environnements exigeants. La sélection d'entrées alternatives et le traitement numérique intégré facilitent l'égalisation et la canalisation en amont.
