Convertisseur de protocole DAC7718

numériquenumérique-analogiqueDAC

Présentation
Le DAC7718 est un convertisseur numérique-analogique (CNA) octal 12 bits à faible consommation avec sorties tension tamponnées. Avec une référence de 5 V, les sorties peuvent être bipolaires ou unipolaires selon les tensions d'alimentation : bipolar ±15 V à partir d'alimentations ±15.5 V ou unipolar 0 V à +30 V à partir d'une alimentation +30.5 V. Avec une référence de 5,5 V les sorties s'étendent à ±16,5 V ou 0 V à +33 V selon les alimentations. Le composant est calibré en fabrication pour de faibles erreurs d'offset et de gain et supporte la calibration au niveau système. La plage de sortie peut être décalée via le registre d'offset du DAC.

Description fonctionnelle

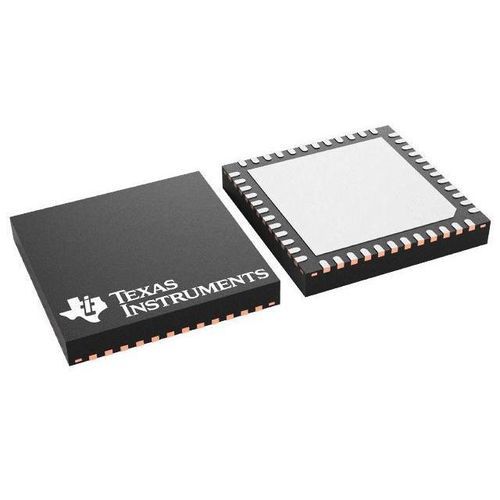

Le DAC7718 intègre une interface série SPI haute vitesse jusqu'à 50 MHz, compatible avec les logiques 1,8 V, 3 V et 5 V. Les données d'entrée sont double-bufferisées. Une entrée LDAC asynchrone transfère les données du registre vers le latch du DAC. Une entrée CLR asynchrone met les huit sorties à AGND. La sortie de surveillance VMON connecte des signaux internes et deux entrées externes via un multiplexeur. Le dispositif est compatible brochage et fonctionnellement avec les membres de la famille DAC8718 et DAC8218. Boîtiers disponibles : QFN-48 (7×7 mm), TQFP-64 (10×10 mm).

Caractéristiques principales

• 8 canaux, résolution 12 bits
• Sorties bipolaires : ±2 V à ±16,5 V (selon VREF et alimentations)
• Sorties unipolaires : 0 V à +33 V (selon VREF et alimentations)
• Basse consommation : ~14,4 mW/canal (condition bipolaire)
• Précision relative (INL) : 1 LSB max
• Faible erreur zéro/pleine échelle : ±1 LSB max
• Calibration système flexible (calibration offset et gain sur puce)
• Faible énergie de glitch : ~4 nV·s
• Temps d'établissement : 15 µs
• Sortie de surveillance de canal (VMON)
• Gain programmable ×4 / ×6 et offset programmable
• SPI jusqu'à 50 MHz ; compatible 1,8 V / 3 V / 5 V
• Entrées Schmitt ; chaînage en série (daisy-chain) avec amélioration en mode sleep

Applications

• Équipements de test automatique et instrumentation
• Automates programmables (PLC) et contrôle de procédés industriels
• Télécommunications et génération de signaux

Évaluation et développement
Un module d'évaluation (DAC7718EVM) est disponible pour vérifier les fonctionnalités et performances ; les kits d'évaluation incluent une carte d'essai et un logiciel GUI pour tests au banc et développement.

Caractéristiques / spécifications techniques

• Résolution : 12 bits
• Nombre de canaux : 8
• Interface : SPI jusqu'à 50 MHz (compatible 1,8 V / 3 V / 5 V)
• Type de sortie : sorties tension tamponnées
• Plage de sortie : bipolaire jusqu'à ±16,5 V ; unipolaire jusqu'à 0–+33 V (selon VREF et alimentations)
• INL (max) : 1 LSB
• Temps d'établissement : 15 µs
• Référence : externe (supporte 5 V ou 5,5 V)
• Consommation typique : ~115 mW total ; ~14,4 mW/canal (condition bipolaire)
• Énergie de glitch : ~4 nV·s
• Température de fonctionnement : −40 °C à +85 °C
