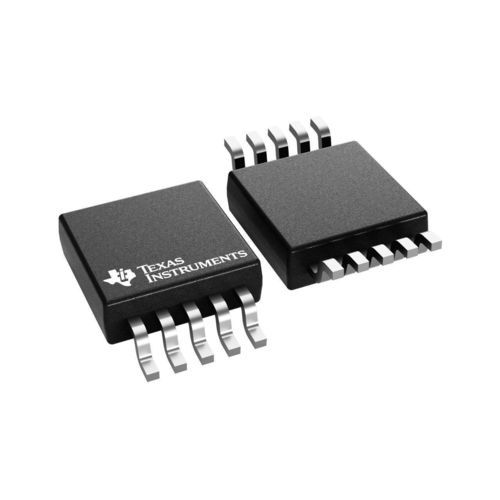

Puce à signal mixte ADS1115

multicanalà 4 canauxprogrammable

Aperçu Le ADS1115 est un convertisseur analogique-numérique (CAN) I2C-compatible de précision, 16 bits et faible consommation, intégrant une référence de tension basse dérive et un oscillateur interne. La variante ADS1115 intègre un amplificateur de gain programmable (PGA), un comparateur numérique et un multiplexeur d'entrée (MUX) permettant quatre entrées single-ended ou deux entrées différentielles. Les conversions sont programmables jusqu'à 860 échantillons par seconde (SPS), adapté aux mesures de capteurs haute résolution dans des systèmes contraints en puissance et en espace.

Caractéristiques clés

• Résolution : 16 bits
• Vitesses programmables : 8 SPS à 860 SPS (0,86 ksps)
• Entrées : 4 single-ended ou 2 différentielles (MUX)
• PGA : plages d'entrée ±256 mV à ±6,144 V
• Plage d'alimentation : 2,0 V à 5,5 V (analogique et numérique)
• Faible consommation : ≈150 µA en mode conversion continue ; puissance typique ≈0,3 mW
• Référence de tension interne basse dérive et oscillateur interne
• Comparateur numérique programmable pour fonctions de seuil/alerte
• Interface I2C avec quatre adresses sélectionnables par broche
• Température de fonctionnement : −40 °C à +125 °C

Applications

• Acquisition de données capteurs haute résolution (température, pression, débit, jauges)
• Instruments portables et alimentés sur batterie
• Surveillance de tension/courant et mesures de précision
• Systèmes embarqués et enregistreurs industriels avec contrainte d'encombrement

Paramètres techniques
Résolution (bits) : 16
Taux d'échantillonnage max : 860 SPS (0,86 ksps)
Nombre de canaux : 4 (multiplexés)
Interface : I2C (4 adresses sélectionnables par broche)
Architecture : Delta-Sigma
Type d'entrée : Différentielle, Single-ended
PGA plages d'entrée : ±256 mV … ±6,144 V
Tension d'alimentation (analogique/numérique) : 2,0 V à 5,5 V
Consommation typique : ≈0,3 mW (≈150 µA en conversion continue exemple)
Plage de température : −40 °C à +125 °C
Fonctions : Comparateur, Oscillateur, VREF interne, PGA, single-cycle settling


Options de boîtier

• X2QFN-10 : ≈2,0 mm × 1,5 mm × 0,4 mm
• SOT-10 (SOT-5X3) : ≈2,9 mm × 2,8 mm × 0,6 mm
• VSSOP-10 : ≈3,0 mm × 4,9 mm

Famille

• ADS1113 : CAN 16 bits mono-canal (single-ended ou différentiel)
• ADS1114 : mono-canal avec PGA et comparateur programmable
• ADS1115 : quatre entrées single-ended ou deux différentielles avec PGA et comparateur (produit présenté)
