Présentation Le DAC8562 est un convertisseur numérique-analogique 16 bits à double canal, sortie tension bufferisée, faible consommation, avec une référence interne de 2,5 V (dérive typique 4 ppm/°C). La référence interne permet une pleine échelle en 2,5 V ou 5 V et peut fournir/absorber jusqu'à 20 mA sur REFIN/REFOUT. L'appareil est monotone, avec une excellente linéarité et une énergie de glitch ultra-faible, et il prend en charge une interface série trois fils compatible SPI/QSPI/Microwire/DSP jusqu'à 50 MHz.
Description fonctionnelle La famille DACxx62 démarre à zéro à la mise sous tension tant qu'un code valide n'est pas écrit (power-on reset à zéro). Les dispositifs proposent des modes basse consommation et power-down (courant en power-down typique ~550 nA à 5 V) et sont disponibles en boîtiers compacts, adaptés aux équipements portables et alimentés sur batterie. Les modèles DACxx62 sont fonctionnellement interchangeables au sein de la famille.
Caractéristiques - Double canal, résolution 16 bits
- Sortie tension bufferisée (amplificateur rail-to-rail)
- Référence interne 2,5 V (option sortie 2,5 V ou pleine échelle 5 V)
- Broche de référence bidirectionnelle ext/int (REFIN/REFOUT)
- Très faible impulsion de glitch : 0,1 nV·s (typique)
- SPI 50 MHz avec entrées à déclenchement Schmitt (compatible SPI/QSPI/Microwire/DSP)
- Fonctions LDAC et CLR pour mise à jour synchrone et remise à zéro
- Fonction power-down avec courant de veille ultra-faible
- Plage d'alimentation : 2,7 V à 5,5 V
- Power-on reset à zéro (DACxx62)

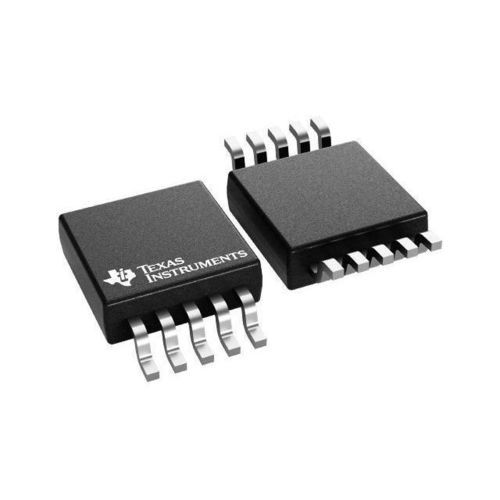

- Boîtiers : WSON-10 (3 mm × 3 mm) et VSSOP-10
- Température de fonctionnement : –40°C à 125°C
Paramètres Résolution (bits) | 16
Nombre de canaux DAC | 2
Type d'interface | SPI
Type de sortie | Tension bufferisée
Plage de sortie (V) | 0 à 5.5
INL (max) (±LSB) | 12
Temps d'établissement (µs) | 7
Type de référence | Ext, Int
Architecture | String
Fonctionnalités | DAC source/puit de courant
Vitesse d'échantillonnage/mise à jour (Msps) | 0.1
Consommation (typ) (mW) | 0.5 (tableau) / ~4 mW typ à 5 V AVDD incl. réf. interne
Plage température fonctionnement (°C) | -40 à 125
Type de produit | DAC de précision
Notes techniques complémentaires La référence interne présente une dérive typique de 4 ppm/°C (max 10 ppm/°C) et une précision initiale typique de ±5 mV. La broche REFIN/REFOUT peut fournir ou absorber jusqu'à 20 mA. Les valeurs de consommation typiques dépendent de la méthode de mesure ; le courant en power-down peut atteindre ~550 nA à 5 V. Les DACxx62 sont conçus pour minimiser les transitoires code-à-code et l'énergie de glitch pour des applications de précision et faible bruit.
Spécifications techniques - Modèle : DAC8562 (16 bits, double canal)
- Résolution : 16 bits
- Canaux : 2 (double)
- Sortie : Tension bufferisée, buffer rail-to-rail
- Plage de sortie : 0 V à 5,5 V (supporte 2,5 V ou 5 V pleine échelle)
- Référence : Interne 2,5 V (4 ppm/°C typ.) ou entrée référence externe
- Précision référence : ±5 mV initial (réf. interne)
- Capacité source/puit référence : jusqu'à 20 mA
- Interface : Compatible SPI, jusqu'à 50 MHz
- Glitch impulse : 0,1 nV·s (typique)
- INL (max) : 12 ±LSB
- Temps d'établissement : 7 µs
- Alimentation : 2,7 V à 5,5 V
- Consommation : entrée tabulaire typ. 0,5 mW ; env. 4 mW typ. à 5 V AVDD incl. réf. interne ; supporte power-down (~550 nA à 5 V)
- Température : –40°C à 125°C
- Boîtiers : WSON-10 (3 mm × 3 mm) et VSSOP-10
