Appareil d'inspection CND à ultrasons par vitesse d'impulsion Monolith 3D

par écho d'impulsionpour tomographie

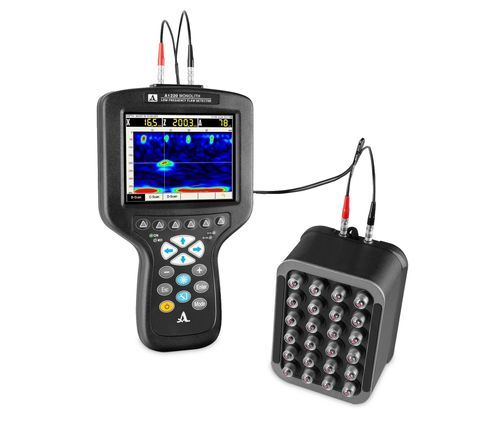

Un testeur de vitesse de pulsation ultrasonique et d'écho compact et portable conçu pour les mesures d'épaisseur ultrasonique et la détection de défauts dans le béton, les constructions en béton armé et les roches. L'appareil est une unité électronique compacte équipée d'un grand écran TFT à fort contraste et d'un clavier. Malgré sa multifonctionnalité, l'instrument est facile à utiliser grâce à son interface intuitive et son menu basé sur des icônes, offrant un accès rapide aux principaux réglages et fonctions. Conception ergonomique et poids léger (seulement 800 grammes), ainsi que la possibilité de fixer l'unité électronique dans un support spécialisé, offrent une utilisation pratique dans les zones difficiles d'accès et permettent de travailler en hauteur. Tous les résultats d'inspection sont enregistrés dans la mémoire de l'instrument et peuvent être transférés via un port USB vers un PC externe pour un traitement, un enregistrement et une archivage ultérieurs. Exploitation : - L'utilisation d'une antenne à contact sec à basse fréquence M2502 0.05A0R100Х60PS avec onde de cisaillement et fréquence nominale de 50 kHz permet de mesurer l'épaisseur des objets en béton jusqu'à 3 000 mm et des objets en béton armé jusqu'à 600 mm. L'instrument permet à l'opérateur de rechercher des inclusions étrangères internes, des cavités, des vides et des fissures dans les produits et constructions en béton armé, pierre et matériaux similaires avec un accès unilatéral, ainsi que de rechercher des défauts intégrés dans les pièces en bronze. Il est possible de tester la structure interne des matériaux à gros grains. Les résultats d'inspection incluent des images de coupe et de projection par fonction de balayage en grille (B-Scan, C-Scan, D-Scan, profil d'épaisseur) à l'aide du logiciel de visualisation INTROVIEW. Ensemble de livraison : - Monolith 3D – détecteur de défauts ultrasonique - Antenne M2502 0.05A0R100X60PS - Câble double LEMO 00 – LEMO 00 de 1,2 m - Câble USB A – Micro B - Adaptateur secteur avec câble 220V-15V - Étui de transport - Housse souple - Boîtier - Logiciel de visualisation INTROVIEW (imagerie tomographique 3D par fonction de balayage en grille, fonctionnalités avancées de visualisation et d'analyse) - Images de coupe et de projection par fonction de balayage en grille (B-Scan, C-Scan, D-Scan, profil d'épaisseur) Longueur maximale d'acquisition de données en mm (onde de cisaillement) : 2150 mm Longueur maximale d'acquisition de données en μs : 1600 μs Profondeur de pénétration maximale (béton de grade 400) : 600 mm Dimensions minimales des défauts matériels cylindriques : 30 mm Nombre de scans A pouvant être enregistrés en mode MAP : 200 Surface d'inspection maximale (mode MAP) : 2 m² Plage de vitesse du matériau : 1 000 – 9 999 m/s Forme d'impulsion de l'émetteur : Méandre, 0,5÷5,0 périodes Taux de répétition des impulsions : 1 – 50 Hz Bande passante du récepteur : 10 – 300 kHz Plage de réglage du gain : 0 à 100 dB, pas de 1 dB Nombre de points programmables de la fonction DAC : 32 Plage dynamique de la fonction DAC : 30 dB Alimentation : Batterie intégrée Temps de fonctionnement : 14 h Temps de charge de la batterie : 3 h Plage de température de fonctionnement : –20 à +45 ºC Type d'affichage : TFT (640 х 480) Dimensions de l'unité électronique : 260 х 156 х 43 mm Poids de l'unité électronique : 800 g Dimensions de l'antenne M2502 : 139 х 105 х 89 mm Poids de l'antenne M2502 : 1,1 kg
