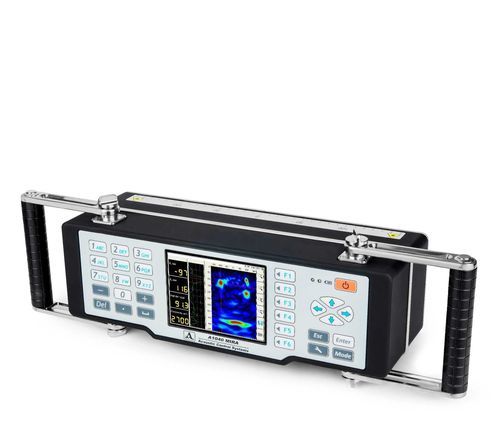

Appareil d'inspection CND à ultrasons par écho d'impulsion Mira

pour tomographie

Aperçu du produit:Mesure de l'épaisseur, détection des barres d'armature et des défauts, évaluation de la qualité des infrastructures en béton grâce à l'imagerie 3D du volume d'inspection. Un tomographe portable à ultrasons est conçu pour l'imagerie de la structure interne du béton avec un accès unilatéral. Le tomographe représente une unité de mesure entièrement autonome pour la collecte et le traitement tomographique des données obtenues. L'unité de mesure contient un réseau d'antennes matricielles composé de 48 (12 blocs, chacun contenant 4 éléments) transducteurs à large bande et à basse fréquence d'ondes de cisaillement avec des pointes résistantes à l'usure en céramique et à contact avec le point sec. Ils peuvent donc travailler sur des surfaces rugueuses pendant une longue période. Chaque transducteur est équipé d'une suspension à ressort indépendante, ce qui permet d'inspecter des surfaces irrégulières. La fréquence nominale du réseau est de 50 kHz.Avantages opérationnels:L'interface de l'instrument permet de travailler avec des faisceaux laser projetés sur la surface de l'objet à tester, ce qui permet de maintenir correctement le pas de décalage du réseau d'antennes pendant les diagnostics techniques complets.Corps léger et poignée repositionnable pour une utilisation pratique sur des surfaces horizontales, verticales et sur les toits.Échelle de référence sur la partie inférieure du corps de l'instrument pour une localisation aisée des défauts par rapport au dispositif d'antenne.Grand écran TFT lumineux et clavier pour faciliter le réglage, la sélection des modes et l'inspection avec affichage des résultats en temps réel.Batterie interne rechargeable offrant 5 heures de fonctionnement ; le cycle de charge-décharge accru améliore la fiabilité pour une application à long terme. L'inspection est effectuée sous forme de sondage pas à pas avec combinaison des données et reconstruction du volume sur toute la surface scannée.Exploitation / Applications:Inspection de constructions en béton jusqu'à 2500 mm d'épaisseur pour l'évaluation de la consistance.Inspection des constructions en béton armé jusqu'à 800 mm d'épaisseur pour l'évaluation de la consistance.Recherche d'inclusions étrangères, de cavités, de vides, de délaminations, de fuites de remplissage et de fissures dans le béton, le béton armé et la pierre naturelle.Inspection des constructions en marbre et en granit jusqu'à 2000 mm d'épaisseur.Recherche de tuyaux en plastique et en métal (diamètre >10 mm) dans le béton armé.Inspection de la structure interne des tiges en carbone (diamètre >900 mm).Evaluation de l'état des canaux avec armature sous contrainte dans les ponts en béton armé.Inspection des sous-structures, des colonnes, des couvertures aériennes dans les constructions coulées sur place pour détecter les vides et les fuites.Recherche de vides et de cavités derrière les plaques de revêtement des tunnels souterrains et ferroviaires.Inspection des blocs réfractaires des fours à souffler le verre.Estimation de l'épaisseur de la couverture de béton et de la profondeur de l'armature de couverture.Mesure de l'épaisseur à l'accès unilatéral.Enregistrement détaillé des résultats obtenus.Caractéristiques techniques:Dispositif de balayageRéseau d'antennes matricielles intégréFréquence de fonctionnement25 - 85 kHzNombre de transducteurs dans le réseau d'antennes48Type de transducteurs utilisés dans le réseau d'antennestransversal basse fréquence à large bande avec contact sec et pointes céramiques résistantes à l'usurePlage de vitessede 1 000 à 4 000 m/sProfondeur de vue maximale dans le béton2500 mmPlage de mesure de l'épaisseur50 - 600 mmErreur maximale (X - épaisseur)±(0.05∙X+10) mmDimension minimale d'une sphère réflectrice localisée 20 mm de diamètreau moins 200 mm de longà la profondeur de 50 à 400 mmType d'affichage5.7'' TFT, couleurMémoire intégréeflash 7GbAlimentationbatterie intégréeTension11.2 VOHeure de fonctionnement (batterie)5 hConnexion PCUSBOTempérature de fonctionnementde -10 à +50°CPoids4.5 kgDimensions, pas plus de sans poignées370 х 150 х 145 mmavec poignées positionnées horizontalement470 х 150 х 170 mmavec poignées positionnées verticalement370 х 210 х 170 mmEnsemble de livraison :А1040 MIRA - tomographe à ultrasonsUnité de chargeCâble de connexion USB A - Micro BValisette de voyageLogiciel de visualisation et d'évaluation INTROVIEW - licence de 12 mois*Caractéristiques / Spécifications techniques (résumé):Réseau d'antennes matricielles intégré avec 48 transducteurs basse fréquence à large bandeFréquence de fonctionnement : 25-85 kHzGamme de vitesse : 1 000-4 000 m/sProfondeur de vue maximale dans le béton : 2 500 mmPlage de mesure de l'épaisseur : 50-600 mmErreur maximale : ±(0,05∙X+10) mmÉcran : 5.7'' TFT, couleurMémoire intégrée : 7Gb flashAlimentation : batterie intégrée, 11.2 V, 5 h de fonctionnementConnexion PC : USBTempérature de fonctionnement : -10 à +50°CPoids : 4,5 kgDimensions : 370x150x145 mm (sans poignées), 470x150x170 mm (poignées horizontales), 370x210x170 mm (poignées verticales)
