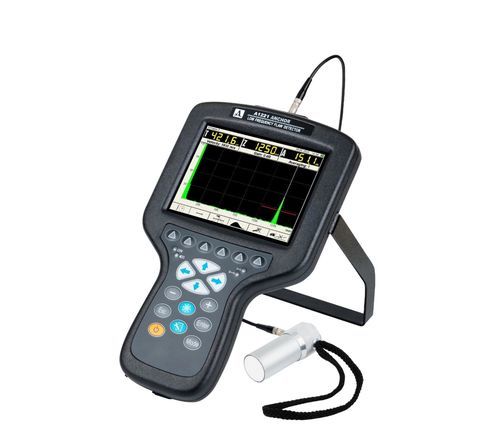

Appareil d'inspection CND à ultrasons par écho d'impulsion Anchor

Anchor est un testeur à ultrasons basse fréquence conçu pour l'évaluation in situ de la qualité des ancrages en béton, des barres d'armature solides et des éléments métalliques à l'aide d'ondes ultrasoniques basse fréquence.Principaux domaines d'application : Essais non destructifs de boulons d'ancrage et d'éléments structurels similaires.Evaluations réalisées en plaçant le transducteur ultrasonique sur l'extrémité extérieure libre du boulon:Détection des ruptures d'ancrageEvaluation de la longueur/fraction résiduelleEvaluation de la qualité de l'adhérenceCaractéristiques d'application:Diamètre du boulon/de la barre d'armature évaluable20-40 millimètres (0.8-1.6 inch)Longueur d'évaluation sans injection de coulisjusqu'à 8 mètres (26.3 feet)Longueur d'évaluation minimale0.3 mètre (9.8 pieds)Profondeur d'injection évaluable dans le bétonjusqu'à 1 mètre (3.3 pieds)Profondeur d'injection évaluable dans la rochejusqu'à 4 mètres (13.1 pieds)Spécifications techniques:ParamètreValeurGamme de fréquence de fonctionnement, kHz25-250Longueur maximale d'acquisition de données, μs4000Longueur d'évaluation, m0.5-3Longueur d'évaluation des tiges encastrées, mjusqu'à 1Diamètre de la tige évaluable, mm20-40Vitesse du matériau, m/s500-15000Tension de sortie de l'émetteur, V±20, ±100, ±200Forme d'impulsion de l'émetteurMéandre bipolaire, 0.5÷5,0 périodesRythme de répétition des impulsions, Hz1-45Gamme de réglage du gain, dB0-100, pas 1Nombre de points programmables de la fonction DAC24Gamme dynamique de la fonction DAC, dB30Alimentation électriqueBatterie intégréeTemps de fonctionnement, h14Temps de charge de la batterie, h3Type d'affichageTFT (640 х 480)Dimensions de l'unité électronique, mm260×156×43Poids de l'unité électronique, kg0.8Conditions de fonctionnement:Plage de température de fonctionnement, ºCde -20 à +45Humidité relative de l'air à +35°С, %, max95Méthode ultrasonique à écho pulsé:La méthode ultrasonique à écho pulsé est une technique de contrôle non destructif (CND) largement utilisée qui permet d'évaluer l'intégrité interne des matériaux en détectant des défauts tels que des fissures, des vides, des délaminations et d'autres discontinuités internes. Cette méthode utilise des ondes sonores à haute fréquence (ultrasons) pour pénétrer dans un matériau et mesurer le temps nécessaire aux ondes sonores pour rebondir (ou "écho") à partir des caractéristiques internes ou des défauts. La méthode de l'écho pulsé est particulièrement efficace pour inspecter des matériaux tels que les métaux, le béton, les céramiques et les composites : Un transducteur génère des ondes ultrasonores à haute fréquence et les envoie dans le matériau testé.Propagation et réflexion : Les ondes sonores se propagent dans le matériau et sont réfléchies lorsqu'elles rencontrent une limite entre différents matériaux ou un défaut tel qu'une fissure ou un vide.Détection de l'écho : Le transducteur reçoit les ondes sonores réfléchies (échos) et mesure le temps nécessaire à leur retour.Interprétation des données : Le temps écoulé entre l'émission de l'impulsion et la réception de l'écho est analysé pour déterminer l'emplacement, la taille et la nature de tout défaut interne.Applications:Construction : Inspection des structures en béton pour détecter les vides, les fissures et les décollements.Fabrication : Évaluation des soudures et détection des défauts dans les composants tels que les tuyaux, les réservoirs sous pression et les machines.Aérospatiale et automobile : Inspecter les composants critiques tels que les pièces de moteur, les cellules et les engrenages.Énergie : Évaluer l'état des équipements de centrales électriques, des pipelines et des pales d'éoliennes.Avantages:Non-destructif : Permet une inspection interne sans causer de dommages.Haute précision : Fournit des données précises sur les défauts internes.Polyvalence : Utilisable sur une large gamme de matériaux.Équipement portable : Convient aux essais sur site et en laboratoire.Mesure de la profondeur : Peut détecter des défauts en profondeur dans un matériau.Diamètre de boulon/barre évaluable : 20-40 mmLongueur d'évaluation non injectée : jusqu'à 8 mLongueur d'évaluation minimale : 0,3 mAProfondeur d'injection évaluable dans le béton : jusqu'à 1 mAProfondeur d'injection évaluable dans la roche : jusqu'à 4 mGamme de fréquence de fonctionnement : 25-250 kHzLongueur d'acquisition de données maximale : 4000 μsLongueur d'évaluation : 0,5-3 mALongueur d'évaluation des tiges encastrées : jusqu'à 1 mAGamme de diamètre de tige évaluable : 20-40 mmGamme de vitesse du matériau : 500-15000 m/sTension de sortie de l'émetteur : ±20, ±100, ±200 VForme d'impulsion de l'émetteur : 1-45 HzGamme de réglage du gain : 0-100 dB, pas 1Nombre de points programmables de la fonction DAC : 24Dynamique de la fonction DAC : 30 dBAlimentation : Batterie intégréeDurée de fonctionnement : 14 hTemps de charge de la batterie : 3 hType d'affichage : TFT (640 х 480)Dimensions de l'unité électronique : 260×156×43 mmPoids de l'unité électronique : 0,8 kgTempérature de fonctionnement : de -20 à +45 ºCRhumidité relative de l'air à +35°С, max : 95%
