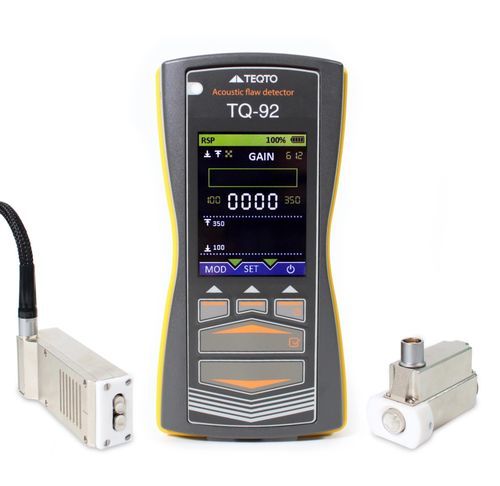

Détecteur de défauts acoustique TQ-92

à transducteurs multiplespour CNDportatif

Le TQ-92 est un instrument portatif conçu pour détecter les délaminages et autres défauts matériels par balayage manuel de la zone d'inspection. Cet instrument est indispensable pour les essais non destructifs de composants collés ou laminés utilisant l'analyse d'impédance mécanique (MIA). - Application : Test de laminés multicouches, matériaux en fibre-laminé, collage laminé-nid d'abeille, collage laminé-métal, collage métal-métal, soudure métallique, brasage métal-feutre-métal, mousses dures et souples, et laminés en bois. Avantages opérationnels : - Haute capacité de détection et résolution spatiale dans une plage d'inspection de 0,15 mm à 13 mm - Unité électronique ultra-légère et compacte pour un travail de terrain confortable - Couplage à sec du capteur éliminant le besoin de liquide de couplage - Indications stables et fiables assurées par la pression constante du capteur à ressort - Utilisation simple de l'instrument et interprétation claire des résultats d'inspection Avantages de construction : - Démarrage rapide : formation minimale requise pour les nouveaux opérateurs - Calibration facile : calibration automatique du capteur sur l'objet d'inspection - Fonctionnement stable et fiable sur des surfaces rugueuses/irrégulières grâce à la conception du capteur à ressort - Conception de capteur personnalisée disponible pour des combinaisons de matériaux spécifiques Sources possibles de défauts matériels : - Dommages d'impact par des objets étrangers - Grêle et coups de foudre - Perte de résistance causée par la chaleur - Variations d'épaisseur - Dommages par osmose des bateaux en fibre de verre Spécifications techniques : - Principe de mesure : Analyse d'impédance mécanique (MIA) - Plage d'inspection par deux transducteurs MIA : 0,15 mm à 13 mm / 0,006 à 0,5 pouces (selon les propriétés du matériau) - Capacité de détection des défauts : Pour les composants laminés : > dia 8 mm/0,3 pouce, Pour les collages d'alliages métalliques : > dia 0,5 mm/0,02 pouce avec une précision de dimensionnement 8 mm, collages d'alliages métalliques >0,5 mm, précision de dimensionnement <25% - Type d'émetteur : Excitation par impulsion - Dimensions de l'unité électronique : 159 x 77 x 35 mm - Poids : 0,3 kg - Écran : TFT couleur 2,4 pouces, 240x320 - Batterie : 3 x NiMH, ≥2 700 mAh, jusqu'à 20 heures de fonctionnement - Interface PC : USB - Environnement : 10–50°C, jusqu'à 98% d'humidité à 20°C
