Détecteur de défauts par ultrasons TQ-60-X

à transducteurs multiples

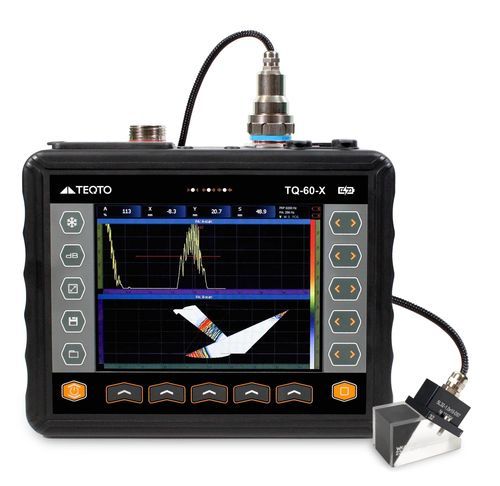

Le TQ-60-X est un détecteur de défauts à ultrasons haute performance conçu pour fonctionner simultanément avec deux sondes à réseau phasé à 64 canaux et divers scanners, y compris des scanners à rouleaux et des scanners combinés PA+TOFD. Avec un taux de rafraîchissement de 100 Hz pour le balayage en S, il permet d'inspecter les soudures des deux côtés à grande vitesse, jusqu'à 6-9 mètres par minute, et de prendre en charge jusqu'à deux canaux TOFD, répondant ainsi aux normes d'inspection mondiales. Un mode classique de détection des défauts est inclus. Un logiciel avancé permet la collecte automatisée des données, le traitement des images et la visualisation en 3D pour une évaluation détaillée.Inspection des soudures à l'aide de techniques de réseau phasé et de TOFDScanner automatisé avec des scanners 2DDétection des défauts dans les structures métalliquesInspection à grande vitesse et à haute résolution de géométries complexesAnalyse 3D post-scanner et création de rapportsAvantages opérationnels :Prise en charge de la définition complète de la géométrie de la soudure, y compris les différences d'épaisseur de la paroi, les dimensions du bourrelet et la largeur de la zone affectée thermiquementLe positionnement universel et clairement structuré des sondes sur le scanner garantit un alignement précis des données dans un balayage unifiéJusqu'à 4 groupes d'inspection peuvent être configurés pour chaque sonde à réseau phaséImagerie haute résolution avec plusieurs types de balayage : - Balayage S classique - Balayage L à angle fixe - Balayage LS combiné (balayage S composé avec déplacement du faisceau et de l'ouverture)Caractéristiques des sondes:Canaux à réseau phasé (PA):Configuration des générateurs : 16:128 (32:128 en option)Tension d'excitation : ±75 VP Type d'impulsion : Synchronisation : par codeur de position ou par tempsGain : 0-80 dB (pas de 0,5 dB)Plage de fréquence de fonctionnement : 500 kHz - 20 MHzTaux d'échantillonnage : 100 MHzRésolution ADC : 10 bitsRésolution des données : 16 bitsEnregistrement du signal : Enregistrement numérique de chaque forme d'ondeLongueur maximale du balayage A : jusqu'à 10 000 pointsFréquence de répétition des impulsions : Jusqu'à 20 kHzNombre de lois focales : jusqu'à 1024Niveau de sensibilité : 2D par angle et profondeur (plage TCG 60 dB, 32 points avec pente jusqu'à 50 dB/μs)Types de mise au point : profondeur, trajectoire, distance, autoDécimation : 1:1 / 1:128Canaux mono-élément (UT conventionnelle):Nombre de canaux : 2 indépendantsTension d'excitation : ±200 VOGamme de fréquence de fonctionnement : 500 kHz - 20 MHzTaux d'échantillonnage : 100 MHzGain : 0-110 dB (pas : 0,1 / 0,5 / 1 / 2 / 6 dB)Modes de traitement : Balayage A, balayage B, TOFDConnecteurs : 4 x Lemo 000Exploitation:Le constructeur de balayage intégré pour chaque groupe améliore la flexibilité de la configurationAnalyse des défauts en temps réel et après le balayage pour un ajustement immédiat du scannerCaractéristiques techniques:Stockage : USB flash ou Ethernet (10/100 Mbps)Ports USB : 2 embarqués + hub pour 5 supplémentairesTaille des fichiers de données : jusqu'à 300 MBStandard de vitesse de numérisation : 6-9 m/minLongueur de numérisation : 5000 mesuresAffichage : 8,5" TFT, 800x600, mode contraste pour la lumière du soleilAlimentation : 2 batteries interchangeables, jusqu'à 12h de fonctionnementAlimentation externe : 220 V ACOTempérature d'utilisation : de -35 °C à +50 °CDimensions : 280 × 245 × 100 mmPoids : 2,5 kg (avec batterie)Kit de livraison:Détecteur de défauts TQ-60-X2 batteries rechargeablesChargeur de batterieAlimentation électrique (220 V CA)Dispositif de stockage USBMallette de transportGuide de démarrage rapideBloc d'étalonnage (en option)Logiciel d'analyse sur PCMallette de transport renforcéeDétails du produit - Accessoires (from schema.org):Sondes à réseaux phasés (diverses configurations)Kits de sondes TOFDScanners à rouleauxScanners combinésPA+TOFDBlocs d'étalonnageMoniteur externe (en option)Câbles encodeursCaractéristiques / Spécifications techniques:Modèle : TQ-60-XCatégorie : Détecteur de défauts à réseau phasé ultrasoniqueMarque : TEQTOPréseau à commande de phase : 2 x 64 canauxCanaux OFD : jusqu'à 2Fréquence de rafraîchissement du balayage : 100 HzVitesse de balayage : 6-9 m/minAffichage : 8.5" TFT, 800x600Alimentation : 2 batteries interchangeables, 12h de fonctionnement, 220 V ACOTempérature de fonctionnement : -35 °C à +50 °CDimensions : 280 × 245 × 100 mmPoids : 2,5 kg
