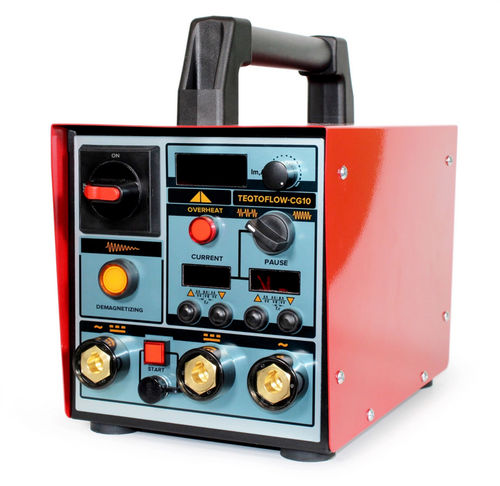

Détecteur de défauts à particule magnétique Teqtoflow-CG10

portable

Spécialement conçu pour détecter les défauts de surface et de subsurface dans les matériaux ferromagnétiques, y compris la fusion incomplète, les fissures et les flocons. Il joue un rôle crucial dans l'évaluation de l'intégrité structurelle, de la résistance et des propriétés mécaniques de diverses pièces, structures métalliques et composants des transports ferroviaires, à la fois pendant les phases de fabrication et d'exploitation. Fonctionnant sur le principe de l'aimantation, il magnétise l'objet testé pour découvrir diverses discontinuités, puis le démagnétise pour une analyse précise.Application:Construction de structures métalliquesRoues d'engrenagePièces mouléesCouléesForgesAvantages opérationnels:Réglage en douceur de l'amplitude du courantPropose une magnétisation à courant constant et à courant d'impulsionIndique directement la valeur de l'amplitude du courant de magnétisationRéglage flexible du courant d'impulsion, y compris le mode de fonctionnement à impulsion uniqueParamétrage personnalisable des temps de magnétisation et de démagnétisationPossibilité d'enregistrer les paramètres pour une utilisation efficaceLa protection automatique contre la surchauffe garantit la sécuritéCompatible avec divers dispositifs de magnétisation pour une plus grande polyvalenceAvantages :Associe un faible poids à une valeur de courant de sortie élevée pour des performances optimalesLe mode de fonctionnement CA/CC (demi-onde redressée) permet une magnétisation circulaire et longitudinaleConçu conformément à des normes internationales rigoureusesConvient pour fonctionner sur des bancs d'essai de magnétoscopie fixesPermet un réglage en douceur de l'amplitude du courant, de la magnétisation à courant constant, de la magnétisation à courant d'impulsion, du réglage du temps de magnétisation et de la démagnétisation pour des essais précisExploitation:Le Teqtoflow-CG10 s'appuie sur la magnétoscopie, une méthode d'essai non destructive largement acceptée. Pour effectuer le contrôle, une poudre magnétique spéciale doit être appliquée sur la surface examinée. Pendant la magnétisation, la zone de contrôle présente la plus forte concentration de lignes de champ magnétique directement au-dessus du défaut. Par conséquent, les particules de poudre magnétisées se rassemblent dans cette région, formant un motif distinct. La densité de ces particules diminue progressivement à mesure qu'elles s'éloignent du défaut, tel que des fissures ou des discontinuités. Après la magnétisation, les lignes indicatrices sont interprétées visuellement pour déterminer la localisation, l'orientation et l'étendue des défauts de surface et de subsurface. Le modèle obtenu peut être comparé à des échantillons de référence afin d'analyser plus en détail les résultats de l'inspection par magnétoscopie.Spécifications techniques:CaractéristiquesValeursCourant alternatifPeak AC, not less> 1000 АEffective AC, not less780 АRectified half-wave currentPeak value, not less> 1000 АEffective value, not less550 АFeaturesCurrent adjustmentSmoothCurrent indicationPeak value, 1 A resolutionCurrent measurement error, no more10 %Magnetization currentContinuous / intermittent (current-pause)Intermittent current parameters settingCurrent impulse duration0.02 - 9,98 s, par pas de 0,02 sDurée de la pause0,02 - 9,98 s, par pas de 0,02 sCommande du temps de magnétisationManuellement (bouton sur la poignée, pédale de commande, bouton sur l'appareil principal)DémagnétisationCourant décroissant en amplitudeRéglage du temps de démagnétisation50 périodesCaractéristiques de fonctionnementCycle de service à la puissance maximale50 %Durée maximale de l'alimentation en courant10 sTension du circuit ouvert3 VLongueur du câble de courant fort3 mSection transversale du câble de courant fort95 mm²Consommation d'énergie2.5 kVParamètres d'alimentation230 V, 50 Hz, 10 APCâble d'alimentation (longueur 3 m)Connecteur amovible et étancheDimensions (largeur х hauteur х profondeur)214 х 311 х 340 mmPoids sans câbles de courant16 kgKit de livraison:Unité principaleCâble de courant (longueur 2,5 m, section 95 mm) avec poignée pistolet et électrode de fusionCâble de courant (longueur 2.5 m de long, 95 mm de section) avec poignée pistolet, électrode de fusion et bouton d'enclenchement du courantCâble d'alimentationMode d'emploiAccessoires supplémentaires:Bobine magnétiqueCâble de courant et poignéesElectrodes de fusion en différents métauxCâble d'alimentation de longueur non standardPédale de marche/arrêt du courantDispositifs de magnétisation personnalisésChariotFAQ (extrait):Qu'est-ce que le contrôle magnétoscopique des particules (MPI) ?La magnétoscopie est une technique de contrôle non destructif largement utilisée pour détecter les discontinuités en surface et près de la surface des matériaux ferromagnétiques tels que le fer, le nickel, le cobalt et leurs alliages. Cette méthode consiste à introduire un champ magnétique dans l'objet testé. S'il y a des fissures ou des défauts, ils perturbent le champ magnétique et provoquent une fuite de flux magnétique. Pour visualiser ces imperfections, de petites particules ferreuses (sous forme de poudre sèche ou en suspension dans un liquide) sont appliquées à la surface de l'objet. Ces particules se rassemblent dans les zones de fuite de flux, formant des indications visibles qui marquent l'emplacement des défauts.Types de courants électriques utilisés en MPI:Courant alternatif (CA) : Mieux adapté à la détection des défauts de surface, le courant alternatif crée un champ magnétique qui reste principalement à la surface de l'objet en raison d'un phénomène appelé "effet de peau" Le courant alterne rapidement la polarité (50 à 60 cycles par seconde), ce qui signifie qu'il ne pénètre pas profondément dans le matériau. Cela limite son utilisation pour la détection sous la surface, mais le rend idéal pour identifier les discontinuités de surface.Full-Wave Direct Current (FWDC) : Le FWDC est utilisé lorsqu'une pénétration plus profonde est nécessaire pour trouver des discontinuités sous la surface. Contrairement au courant alternatif, le FWDC peut magnétiser des sections de matériau plus épaisses, ce qui le rend plus adapté aux pièces plus grandes ou plus épaisses pour lesquelles l'inspection de surface est insuffisante.Courant continu demi-onde (HWDC) : Le HWDC offre un équilibre entre la détection en surface et sous la surface. Son courant pulsé permet de déplacer les particules magnétiques pendant l'inspection, ce qui augmente la probabilité de détecter les fissures superficielles. L'électro-aimant à courant alternatif est le plus efficace pour détecter les signes de rupture en surface, tandis qu'une forme de courant continu, comme le FWDC ou le HWDC, convient mieux à l'identification des défauts sous la surface. Le MPI est une méthode d'inspection polyvalente utilisée dans des industries telles que l'aérospatiale, l'automobile et la construction, où l'intégrité des composants métalliques est essentielle.Caractéristiques / Spécifications techniques:Modèle : Teqtoflow-CG10Type : Détecteur de défauts à particules magnétiques portableMéthode d'inspection : Inspection des particules magnétiques (MPI)AC de pointe : > 1000 AEffective AC : 780 APeak rectified half-wave current : > 1000 AE Courant demi-onde redressé effectif : 550 AC Ajustement du courant : LisseAffichage du courant : Valeur de crête, résolution de 1 AErreur de mesure du courant : ≤ 10%Courant de magnétisation : Continu / intermittentDurée de l'impulsion de courant : 0.02 - 9,98 sDurée de la pause : 0.02 - 9,98 sCommande du temps de magnétisation : Manuel (poignée, pédale, appareil principal)Démagnétisation : Courant décroissant d'amplitudeTemps de démagnétisation : 50 périodesCycle de service à la puissance maximale : 50%Durée maximale de l'alimentation en courant : 10 sTension du circuit ouvert : 3 VLongueur du câble de courant fort : 3 mSection transversale du câble de courant fort : 95 mm²Consommation électrique : 2,5 kVParamètres d'alimentation : 230 V, 50 Hz, 10 APCâble d'alimentation : Connecteur amovible et étanche, 3 mDimensions : 214 x 311 x 340 mmPoids (sans les câbles de courant) : 16 kg
