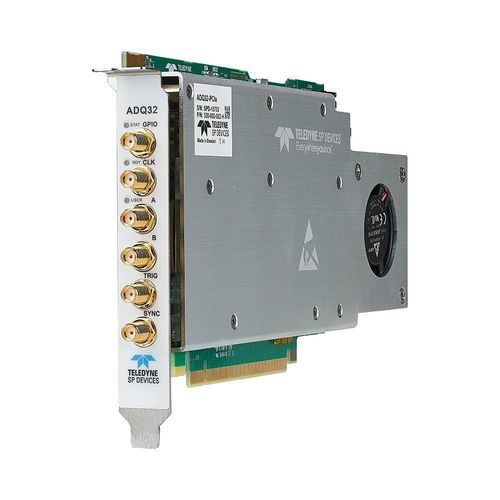

Numériseur jusqu'à 5 GS/s ADQ32

1 canal2 canaux12 bits

Description du produit
L'ADQ32 est un numériseur de quatrième génération à 12 bits avec une matrice de portes programmables sur le terrain (FPGA) ouverte. Il est optimisé pour l'intégration OEM dans les applications les plus exigeantes en calcul et offre un streaming intégré de pair à pair vers les unités de traitement graphique (GPU) à 7 Gbyte/s.

Caractéristiques principales

• Résolution verticale de 12 bits
• 2 canaux à 2,5 GSPS ou 1 canal à 5 GSPS (sélectionnable par logiciel) avec l'option S2G5
• 2 canaux à 2 GSPS ou 1 canal à 4 GSPS (sélectionnable par logiciel) avec l'option S2G0
• Couplé en courant continu avec une bande passante d'entrée allant jusqu'à 2,5 GHz (plage d'entrée de 0,5 Vpp)
• Décalage DC programmable
• Mémoire embarquée de 8 Gbyte
• FPGA ouvert pour le traitement de signal en temps réel personnalisé (nécessite DEVDAQ)
• Options de firmware spécifiques à l'application
• Streaming de pair à pair vers GPU à 7 Gbyte/s
• Déclencheurs matériels et GPIO
• Format PCIe, USB 3.2

Applications

• Tomographie par cohérence optique à source balayée (SS-OCT)
• Spectrométrie de masse à temps de vol
• Détection optique distribuée par fibre
• LiDAR
• Instruments scientifiques
• Microscopie acoustique à balayage

Options et spécifications
Options | S2G0 | S2G5 | Commentaire
Options matérielles
BW1G0 | ✓ | ✓ | Bande passante d'entrée analogique par défaut, 1 GHz.
BW2G5 | | ✓ | Extension de bande passante optionnelle, 2,5 GHz.
PCIe, USB 3.2 | ✓ | ✓ | Format par défaut (interface).
Options de firmware
FWDAQ | ✓ | ✓ | Toujours inclus. Firmware d'acquisition de données par défaut.
FWATD | ✓ | ✓ | Firmware d'averaging de forme d'onde optionnel.
FWPD | ✓ | ✓ | Firmware de détection d'impulsions optionnel.
LICPDRX | ✓ | ✓ | Licence optionnelle pour la combinaison de canaux à double gain (PDRX).
DEVDAQ | ✓ | ✓ | Kit de développement FPGA optionnel basé sur FWDAQ.
Accessoires supplémentaires
W5Y | ✓ | ✓ | Extension de garantie optionnelle de 2 ans (et 5 ans au total).
Logiciel
Digitizer Studio | ✓ | ✓ | Toujours inclus. Logiciel pour le contrôle et la configuration.

Caractéristiques / Spécifications techniques

• Résolution verticale de 12 bits
• Taux d'échantillonnage jusqu'à 5 GSPS (sélectionnable par logiciel)
• Bande passante d'entrée jusqu'à 2,5 GHz
• Mémoire embarquée de 8 Gbyte
• FPGA ouvert pour le traitement de signal en temps réel personnalisé
• Streaming de pair à pair vers GPU à 7 Gbyte/s
• Formats PCIe et USB 3.2
• Décalage DC programmable
• Déclencheurs matériels et GPIO
