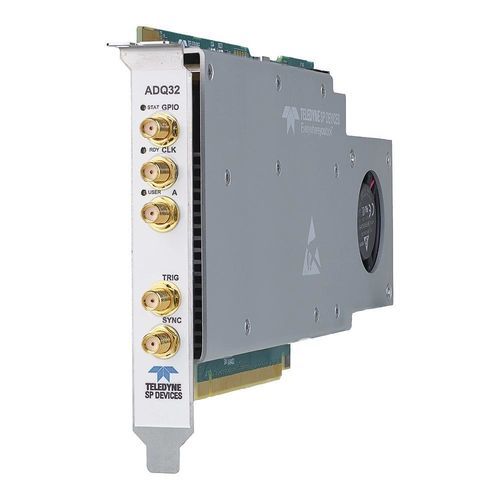

Carte d'acquisition PCIe ADQ32-PDRX

en temps réel

Aperçu du produit
L'ADQ32-PDRX acquiert le signal d'entrée via un connecteur unique et utilise un répartiteur intégré pour séparer le signal en deux voies avec des réglages de gain différents. La voie à gain élevé est utilisée pour capturer avec précision les portions de faible amplitude du signal d'entrée, tandis que la voie à faible gain assure l'acquisition des pics de haute amplitude sans provoquer de saturation. Les deux voies de signal sont ensuite combinées en temps réel à l'intérieur du réseau de portes programmables sur site (FPGA) intégré pour créer une sortie numérisée avec des performances améliorées.

Le PDRX augmente la plage dynamique de 3 bits et est entièrement intégré dans le numériseur pour une intégration rapide et facile au niveau du système. L'ADQ32-PDRX est donc comparable à un numériseur 16 bits en termes de plage dynamique, mais avec l'avantage d'offrir un taux d'échantillonnage plus élevé.

L'augmentation de la plage dynamique introduit de nouveaux défis car des signaux précédemment non détectés sont découverts. Des exemples de ces défis incluent les réflexions causées par un désaccord d'impédance ainsi que la dérive de la ligne de base dépendante de la température. De tels artefacts peuvent sévèrement limiter les performances, déformer les caractéristiques du signal et/ou donner lieu à de fausses lectures.

L'ADQ32-PDRX intègre donc des filtres numériques dans le FPGA intégré qui corrigent de manière autonome la dérive de la ligne de base ainsi que les réflexions de signal à la fois dans le numériseur et le détecteur.

L'ADQ32-PDRX inclut toutes les fonctionnalités de l'ADQ32, y compris le streaming de données à haute vitesse, le FPGA ouvert, une suite logicielle étendue, un déclenchement et une horloge avancés, des entrées/sorties générales (GPIO), et plus encore.

Caractéristiques principales

• Résolution verticale de 12 bits
• Extension de la plage dynamique de 3 bits grâce à la combinaison de canaux à double gain intégrée
• Taux d'échantillonnage de 2,5 GSPS
• Bande passante d'entrée de 760 MHz
• Couplé en courant continu avec une bande passante d'entrée allant jusqu'à 760 MHz (plage d'entrée de 1 Vpp)
• Décalage DC programmable pour une détection optimisée des impulsions positives ou négatives
• Mémoire embarquée de 8 Gbyte
• FPGA ouvert pour le traitement de signal en temps réel personnalisé (nécessite le kit de développement DEVDAQ)
• Options de firmware spécifiques à l'application
• Streaming peer-to-peer vers GPU à 7 Gbyte/s
• Déclencheurs matériels et GPIO
• Format PCIe, USB 3.2

Applications

• Spectrométrie de masse à temps de vol
• LIDAR
• Systèmes de données d'impulsions

Options et accessoires
Options | Commentaire
Options matérielles |
PCIe, USB 3.2 | Interface PC hôte
Options de firmware |
FWDAQ | Toujours inclus. Firmware d'acquisition de données par défaut.
FWATD | Firmware d'averaging de formes d'onde en option.
FWPD | Firmware de détection d'impulsions en option.
DEVDAQ | Kit de développement FPGA optionnel basé sur FWDAQ.
Accessoires supplémentaires |
W5Y | Extension de garantie optionnelle de 2 ans (et 5 ans au total).
Logiciel |
Digitizer Studio | Toujours inclus. Logiciel pour le contrôle et la configuration.

Solutions OEM

• Développement d'applications logicielles
• Développement de firmware FPGA
• Modification des plateformes de numériseurs existantes
• Développement entièrement personnalisé d'équipements de test et de mesure

Caractéristiques / Spécifications techniques

• Modèle : ADQ32-PDRX
• Résolution verticale : 12 bits
• Extension de la plage dynamique : +3 bits (combinaison de canaux à double gain)
• Taux d'échantillonnage : 2,5 GSPS
• Bande passante d'entrée : 760 MHz
• Couplage d'entrée : DC
• Plage d'entrée : 1 Vpp
• Mémoire embarquée : 8 Gbyte
• FPGA : Ouvert pour le traitement de signal en temps réel personnalisé
• Streaming peer-to-peer : 7 Gbyte/s vers GPU
• Format : PCIe, USB 3.2
• Déclencheurs matériels et GPIO
• Logiciel : Digitizer Studio inclus
