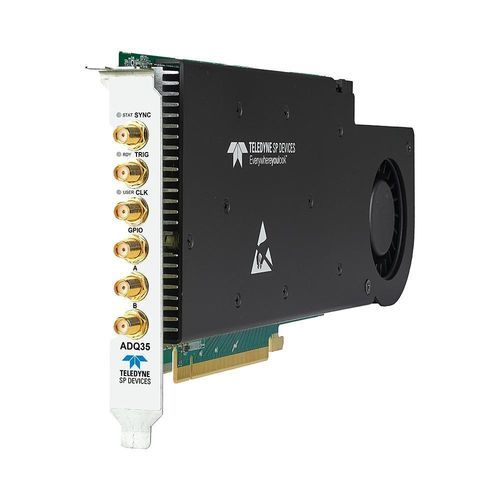

Numériseur jusqu'à 10 GS/s ADQ35

1 canal2 canaux12 bits

Aperçu du produit
L'ADQ35 offre une configuration à deux canaux avec un taux d'échantillonnage de 5 GSPS ou un canal unique à 10 GSPS. Le décalage DC programmable le rend idéal pour l'échantillonnage de signaux unipolaires. Le FPGA AMD Kintex Ultrascale KU115 intégré offre de nombreuses ressources disponibles pour le traitement numérique du signal en temps réel personnalisé (DSP). L'ADQ35 prend en charge le streaming peer-to-peer jusqu'à 14 Gbyte/s soit vers le PC hôte, soit vers les unités de traitement graphique (GPU).

Caractéristiques principales

• Résolution verticale de 12 bits
• 2 canaux à 5 GSPS ou 1 canal à 10 GSPS
• Couplé en DC avec une bande passante d'entrée jusqu'à 2,5 GHz (plage d'entrée de 0,5 Vpp)
• Décalage DC programmable
• Mémoire embarquée de 8 Gbyte
• FPGA ouvert pour le traitement du signal en temps réel personnalisé (nécessite DEVDAQ)
• Options de firmware spécifiques à l'application
• Streaming peer-to-peer vers GPU à 14 Gbyte/s
• Déclencheurs matériels et GPIO
• Format PCIe, USB 3.2

Applications

• Tomographie par cohérence optique à source balayée (SS-OCT)
• Spectrométrie de masse à temps de vol
• Détection optique à fibre distribuée
• LiDAR
• Instruments scientifiques
• Microscopie acoustique à balayage
• ATE

Options et accessoires
Options | Commentaire
Options matérielles |
PCIe, USB 3.2 | Interface PC hôte
Options de firmware |
FWDAQ | Toujours inclus. Firmware d'acquisition de données par défaut.
FWATD | Firmware optionnel pour l'averaging des formes d'onde.
FWPD | Firmware optionnel pour la détection d'impulsions.
DEVDAQ | Kit de développement FPGA optionnel basé sur FWDAQ.
Accessoires supplémentaires |
W5Y | Extension de garantie optionnelle de 2 ans (et 5 ans au total).
Logiciel |
Digitizer Studio | Toujours inclus. Logiciel pour le contrôle et la configuration.

Caractéristiques / spécifications techniques

• Modèle : ADQ35
• Résolution verticale : 12 bits
• Canaux : 2 à 5 GSPS ou 1 à 10 GSPS
• Bande passante d'entrée : jusqu'à 2,5 GHz (couplé en DC, plage d'entrée de 0,5 Vpp)
• Mémoire embarquée : 8 Gbyte
• FPGA : AMD Kintex Ultrascale KU115
• Streaming peer-to-peer : jusqu'à 14 Gbyte/s
• Format : PCIe, USB 3.2
• Décalage DC programmable
• Déclencheurs matériels et GPIO
• Options de firmware spécifiques à l'application
• Logiciel : Digitizer Studio (inclus)
