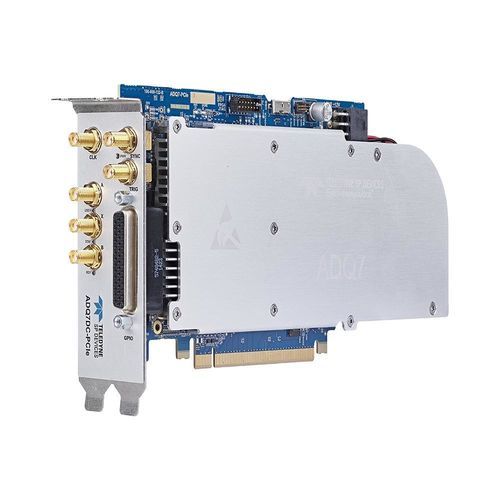

Numériseur jusqu'à 5 GS/s ADQ7DC

jusqu'à 10 GS/s10 canaux2 canaux

Aperçu du produit
Avec 14 bits et 10 GSPS, l'ADQ7DC améliore la résolution dans les applications à haute fréquence d'échantillonnage au-delà de ce qui était précédemment possible. Cette amélioration des performances a aidé efficacement les clients à surmonter les compromis de performance et a conduit à des avancées significatives dans de nombreuses applications. L'ADQ7DC peut être utilisé en mode mono ou double canal avec un taux d'échantillonnage de 10 ou 5 GSPS respectivement.
Le front-end couplé en continu prend en charge un décalage DC variable et contient un filtre de réduction de bruit numérique programmable par l'utilisateur. Il offre également une bande passante d'entrée analogique de 3 GHz et prend donc en charge une large gamme de capteurs et d'applications.
Les packages de firmware autonomes simplifient l'opération et offrent un gain de temps en fournissant un ensemble riche de fonctions spécifiques à l'application en temps réel sans aucun besoin de développement de firmware FPGA.

Caractéristiques principales

• Résolution verticale de 14 bits
• 2 canaux à 5 GSPS ou 1 canal à 10 GSPS (sélectionnable par logiciel)
• Couplé en continu avec une bande passante d'entrée jusqu'à 3 GHz (plage d'entrée de 1 Vpp)
• Décalage DC programmable
• Mémoire embarquée de 4 Gbytes
• FPGA ouvert pour le traitement de signal en temps réel personnalisé (nécessite DEVDAQ)
• Options de firmware spécifiques à l'application
• Streaming peer-to-peer vers GPU à 7 Gbytes/s
• Déclencheurs matériels et GPIO
• Formats PCIe, PXIe, USB3.0, MTCA.4, 10 GbE

Applications

• Spectrométrie de masse à temps de vol
• Cytométrie en flux d'imagerie
• LiDAR
• RADAR
• Communication sans fil
• Échantillonnage direct en bande L
• Enregistrement de données RF à haute vitesse
• Instruments scientifiques
• Physique des particules
• Test de semi-conducteurs
• ATE
• Test et mesure
• Technologie quantique

Options et accessoires

Options | Commentaire
Options matérielles |
PCIe, PXIe, USB3.0, MTCA.4, 10 GbE | Interface PC hôte
Options de firmware |
FWDAQ | Toujours inclus. Firmware d'acquisition de données par défaut.
FWATD | Firmware d'averaging de forme d'onde en option.
FWPD | Firmware de détection d'impulsions en option.
FW2DDC | Firmware de conversion numérique descendante en option.
DEVDAQ | Kit de développement FPGA optionnel basé sur FWDAQ.
Accessoires supplémentaires |
W5Y | Extension de garantie de 2 ans en option (et 5 ans au total).
Logiciel |
Digitizer Studio | Toujours inclus. Logiciel pour le contrôle et la configuration.
LabVIEW |

Caractéristiques / spécifications techniques

• Résolution verticale de 14 bits
• Fonctionnement en canal unique à 10 GSPS ou double canal à 2x5 GSPS
• Entrée couplée en continu, jusqu'à 3 GHz de bande passante
• Décalage DC programmable
• Mémoire embarquée de 4 Gbytes
• FPGA ouvert pour le traitement de signal en temps réel personnalisé
• Streaming peer-to-peer vers GPU à 7 Gbytes/s
• Déclencheurs matériels et GPIO
• Formats PCIe, PXIe, USB3.0, MTCA.4, 10 GbE
