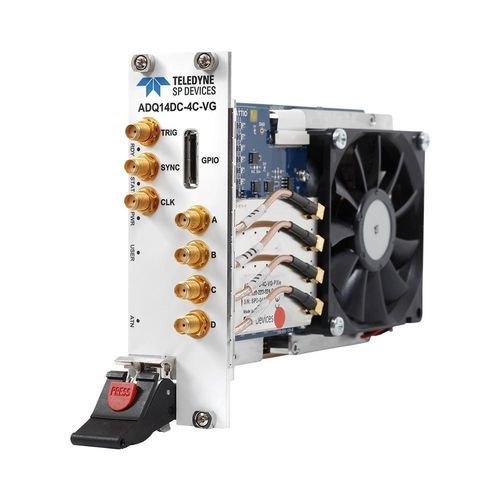

Numériseur jusqu'à 5 GS/s ADQ14

2 canaux4 canaux1 canal

Détails du produit
L'ADQ14 est une famille de numériseurs 14 bits avec 1, 2 ou 4 canaux et un taux d'échantillonnage de 0,5, 1 ou 2 GSPS. Il est également disponible avec un couplage AC ou DC (ADQ14AC et ADQ14DC) et se décline en cinq formats différents. Cela simplifie l'intégration et permet une conception système rentable. L'ADQ14 offre un couplage AC ou DC et un biais DC variable. Il est également disponible avec une plage d'entrée de tension variable. Cela, combiné à une large bande passante d'entrée analogique, lui permet de prendre en charge une large gamme de capteurs. Avec jusqu'à 4 canaux par carte et des capacités de synchronisation multi-cartes de haute précision, l'ADQ14 est idéal pour les implémentations multicanaux massives.

Caractéristiques principales

• Résolution verticale de 14 bits
• Taux d'échantillonnage jusqu'à 2 GSPS
• 1, 2 ou 4 canaux
• Taux d'échantillonnage de 0,5, 1 ou 2 GSPS
• Modèles couplés AC et DC avec une bande passante d'entrée jusqu'à 1,2 GHz
• Couplé DC avec une plage d'entrée de 0,5, 1 Vpp
• Couplé AC avec une plage d'entrée de 1,9 Vpp
• Décalage DC programmable
• Mémoire embarquée de 2 Gbyte
• FPGA ouvert pour le traitement de signal en temps réel personnalisé (nécessite DEVDAQ)
• Options de firmware spécifiques à l'application
• Streaming peer-to-peer vers GPU à 3,2 Gbyte/s
• Déclencheurs matériels et GPIO
• Formats PXIe, PCIe, USB3.0, MTCA.4, 10 GbE

Applications

• Diffusion Thomson
• LiDAR
• RADAR
• Communication sans fil
• Enregistrement de données à haute vitesse
• Test et mesure
• Télémétrie ultrasonique
• Temps de vol

Options et accessoires
Options matérielles : PXIe, PCIe, USB3.0, MTCA.4, 10 GbE (interface PC hôte)
Options de firmware : FWDAQ (firmware d'acquisition de données par défaut, toujours inclus), FWATD (firmware optionnel de moyennage de formes d'onde), DEVDAQ (kit de développement FPGA optionnel), FWPD (firmware optionnel de détection d'impulsions), FWSDR (firmware optionnel de radio définie par logiciel)
Accessoires supplémentaires : W5Y (extension de garantie optionnelle de 2 ans, 5 ans au total)
Logiciel : Digitizer Studio (toujours inclus, pour le contrôle et la configuration), LabVIEW

Spécifications techniques

• Résolution ADC : 14 bits
• Nombre de canaux : 1, 2 ou 4
• Taux d'échantillonnage max. : 0,5, 1 ou 2 GSPS (selon le modèle)
• Bande passante analogique : jusqu'à 1,2 GHz (dépend du modèle)
• Couplage : AC ou DC
• Plage d'entrée : couplé DC (0,5, 1 Vpp), couplé AC (1,9 Vpp)
• Mémoire embarquée : 2 Gbyte
• Formats : PXIe, PCIe, USB3.0, MTCA.4, 10 GbE
• Décalage DC programmable
• Streaming peer-to-peer vers GPU à 3,2 Gbyte/s
• Déclencheurs matériels et GPIO
• FPGA ouvert pour le traitement de signal en temps réel personnalisé
• Synchronisation multi-cartes de haute précision

Variantes de modèle (sélection)
ADQ14AC-2A : 2 canaux, 500 MS/s, 1,2 GHz, AC, USB/PXIe/PCIe/10GbE
ADQ14DC-2A : 2 canaux, 500 MS/s, 250 MHz, DC, USB/PXIe/PCIe/10GbE
ADQ14AC-4A : 4 canaux, 500 MS/s, 1,2 GHz, AC, USB/PXIe/PCIe/10GbE
ADQ14DC-4A : 4 canaux, 500 MS/s, 250 MHz, DC, USB/PXIe/PCIe/10GbE
ADQ14AC-2C : 2 canaux, 1 GS/s, 1,2 GHz, AC, USB/PXIe/PCIe/10GbE
ADQ14DC-2C : 2 canaux, 1 GS/s, 700 MHz, DC, USB/PXIe/PCIe/10GbE
ADQ14AC-1X : 1 canal, 2 GS/s, 1 GHz, AC, USB/PXIe/PCIe/10GbE
ADQ14DC-1X : 1 canal, 2 GS/s, 1,2 GHz, DC, USB/PXIe/PCIe/10GbE
Les modèles VG offrent un gain variable.
La bande passante analogique peut dépendre de la plage d'entrée/gain sélectionnée (voir la fiche technique pour plus de détails).
