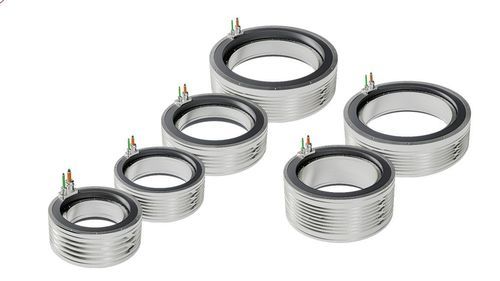

Moteur couple AC QMT
synchrone3-phases680V

Moteur couple AC - QMT - Tecnotion - synchrone / 3-phases / 680V
Moteur couple AC - QMT - Tecnotion - synchrone / 3-phases / 680V
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de Tecnotion

Caractéristiques

Type
synchrone, AC, 3-phases
Voltage
680V
Construction
à aimants permanents, frameless
Nombre de pôles
multipolaire
Refroidissement
refroidi par eau
Application
pour machine-outil, pour la robotique, pour l'industrie des semi-conducteurs
Autres caractéristiques
à entraînement direct, de régulation de mouvement, fort couple, haute précision
Puissance

Max: 11 019 W
(14,98 hp)

Min: 0 W
(0 hp)

Intensité

Max: 45,8 A

Min: 0 A

Couple

Max: 4 307 Nm
(3 176,680177 ft.lb)

Min: 0 Nm
(0 ft.lb)

Vitesse de rotation

Max: 712 rpm
(4 473,6279 rad.min-1)

Min: 0 rpm
(0 rad.min-1)

Diamètre

Max: 485 mm
(19,09 in)

Min: 230 mm
(9,06 in)

Température de fonctionnement

Max: 130 °C
(266 °F)

Min: 20 °C
(68 °F)

Description

Présentation
La série de moteurs à couple QMT est conçue pour le marché de l'outillage machine, alliant compatibilité mécanique, puissance et précision afin d'améliorer les capacités de mouvement et la performance des conceptions machines existantes.

Séries et sous-séries
La série QMT comprend deux sous-séries : la série LA et la série HA à rotor surélevé. La sous-série HA présente un rotor plus élevé, offrant des performances supérieures et une densité de puissance plus élevée par rapport aux variantes LA.

Applications
  • Usinage de coupe
  • Rectification
  • Métrologie
  • Tables d'indexation rotatives

Caractéristiques clés et avantages
  • Couple de blocage important dans un encombrement compact, adapté aux tâches lourdes en espaces restreints
  • Intégration directe dans la structure de la machine (aucune boîte de vitesses ou transmission additionnelle requise)
  • Grand diamètre intérieur ouvert permettant le passage de fils et câbles
  • Absence de contact rotor-stator → pas d'usure mécanique
  • Conception brushless éliminant le besoin de boîtes de vitesses, courroies et réducteurs
  • Boîtier en aluminium avec canaux de refroidissement par eau intégrés en standard pour augmenter la performance maximale
  • Le boîtier comprend des trous de fixation pour simplifier l'installation mécanique

Séries / modèles disponibles (tels que présentés sur le site)
  • QMT-HA 485 series
  • QMT-HA 385 series
  • QMT-LA 485 series
  • QMT-LA 385 series
  • QMT-LA 310 series
  • QMT-LA 230 series

Caractéristiques techniques
  • Famille de produits : QMT torque motors
  • Sous-séries : LA series, HA series (HA = rotor surélevé, densité de puissance supérieure)
  • Intégration mécanique : intégration directe dans la structure de la machine ; boîtier en aluminium avec trous de fixation
  • Refroidissement : canaux de refroidissement par eau intégrés (standard)
  • Conception : moteur à couple brushless (pas de contact rotor-stator)
  • Diamètre intérieur : grand diamètre intérieur ouvert pour le passage de câbles/fils
  • Applications cibles : outillage machine (coupe, rectification, métrologie, indexation rotative)
