Moteur couple AC QTR 65 series
synchrone3-phases400V

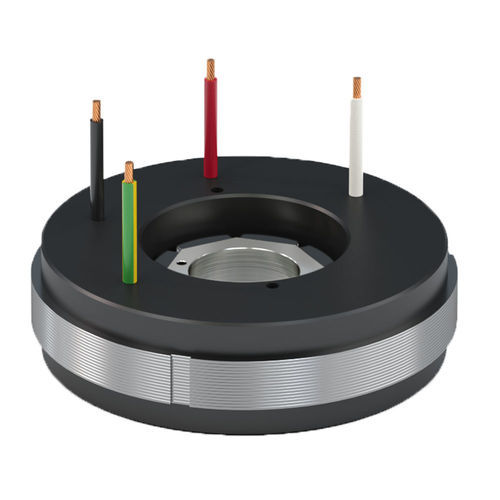

Moteur couple AC - QTR 65 series - Tecnotion - synchrone / 3-phases / 400V
Moteur couple AC - QTR 65 series - Tecnotion - synchrone / 3-phases / 400V
Moteur couple AC - QTR 65 series - Tecnotion - synchrone / 3-phases / 400V - image - 2
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de Tecnotion

Caractéristiques

Type
synchrone, AC, 3-phases
Voltage
400V
Construction
à aimants permanents, compact, frameless, en construction légère, petit
Nombre de pôles
multipolaire
Application
pour machine-outil, pour la robotique, pour table rotative, pour applications industrielles, pour l'industrie des semi-conducteurs, pour machine d'emballage, pour applications médicales, pour machine de découpe
Autres caractéristiques
à entraînement direct, de régulation de mouvement, de précision
Puissance

Max: 2 407 W
(3,27 hp)

Min: 0 W
(0 hp)

Intensité

Max: 24,88 A

Min: 0 A

Couple

Max: 5,53 Nm
(4,078719 ft.lb)

Min: 0 Nm
(0 ft.lb)

Vitesse de rotation

Max: 10 000 rpm
(62 831,8531 rad.min-1)

Min: 0 rpm
(0 rad.min-1)

Diamètre

65 mm
(2,56 in)

Température de fonctionnement

Max: 100 °C
(212 °F)

Min: 20 °C
(68 °F)

Description

Présentation
Le QTR 65 est le plus petit moteur à couple de la gamme Tecnotion QTR. Avec un diamètre extérieur de 65 mm et un diamètre intérieur de 17 mm, il est conçu pour des applications direct-drive compactes et basse tension, notamment en robotique et dans les mécanismes à encombrement réduit.

Disponibilités et dimensions
  • Quatre hauteurs de construction : 65-17, 65-25, 65-34, 65-60
  • Raccordement électrique par fils volants (flying leads) — pas de câble fixe, pour faciliter l'intégration


Couples
  • Couple ultime : 0,64 – 5,53 Nm
  • Couple de crête : 0,41 – 3,89 Nm
  • Couple continu : 0,28 – 2,30 Nm


Propriétés et caractéristiques clés
  • Ø extérieur compact 65 mm et Ø intérieur 17 mm pour intégrations restreintes
  • Optimisé pour des systèmes basse tension et de petite taille
  • Fils volants pour un routage électrique flexible
  • Différentes hauteurs de stack pour adapter le couple et la longueur axiale


Applications
Destiné principalement à la robotique ; convient également aux équipements semi-conducteurs, aux machines-outils, aux systèmes d'affichage et d'impression nécessitant un entraînement direct compact.

Ressources disponibles sur la page produit
  • Fiche technique
  • Fichiers CAO
  • Brochures produit et manuel de couple
  • Webinaires techniques et documents associés (listés sur la page produit)


Spécifications techniques
  • Diamètre extérieur : 65 mm
  • Diamètre intérieur : 17 mm
  • Hauteurs disponibles : 65-17, 65-25, 65-34, 65-60
  • Couple ultime : 0,64 – 5,53 Nm
  • Couple de crête : 0,41 – 3,89 Nm
  • Couple continu : 0,28 – 2,30 Nm
  • Raccordement électrique : fils volants (flying leads)
  • Optimisé pour applications compactes et basse tension
  • Applications type : robotique, semi-conducteurs, machines-outils, affichage, impression
