Moteur couple AC QMT-LA 230 series
synchrone680Và aimants permanents

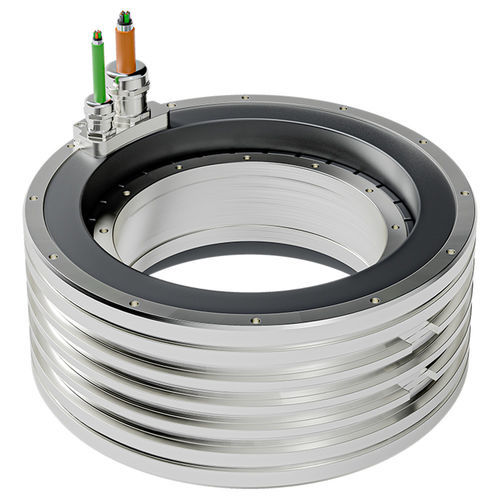

Moteur couple AC - QMT-LA 230 series - Tecnotion - synchrone / 680V / à aimants permanents
Moteur couple AC - QMT-LA 230 series - Tecnotion - synchrone / 680V / à aimants permanents
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de Tecnotion

Caractéristiques

Type
synchrone, AC
Voltage
680V
Construction
à aimants permanents, frameless, de grande dimension
Nombre de pôles
multipolaire
Refroidissement
refroidi par eau
Application
pour machine-outil, pour la robotique, pour table rotative, pour applications industrielles, pour l'industrie des semi-conducteurs, pour instrument de mesure
Autres caractéristiques
à entraînement direct, de régulation de mouvement, fort couple, haute précision, de précision
Puissance

Max: 4 280 W
(5,82 hp)

Min: 0 W
(0 hp)

Intensité

Max: 22,5 A

Min: 0 A

Couple

Max: 519 Nm
(382,794755 ft.lb)

Min: 0 Nm
(0 ft.lb)

Vitesse de rotation

Max: 712 rpm
(4 473,6279 rad.min-1)

Min: 0 rpm
(0 rad.min-1)

Diamètre

Max: 230 mm
(9,06 in)

Min: 230 mm
(9,06 in)

Température de fonctionnement

Max: 130 °C
(266 °F)

Min: 20 °C
(68 °F)

Description

Présentation
La série Torque QMT-LA 230 regroupe des moteurs à couple à entraînement direct conçus pour une intégration compacte en retrofit ou dans de nouvelles installations. Le boîtier en aluminium réduit la masse et améliore la réactivité dynamique pour les tables tournantes, tables basculantes et autres axes mobiles.

Informations produit clés
  • Boîtier en aluminium pour réduction de poids et meilleure dynamique
  • Concept d'entraînement direct pour un couple statique élevé et un contrôle de mouvement précis
  • Conçu pour une intégration simple dans les installations système
  • Adapté aux tables tournantes, tables basculantes et divers axes mobiles

Couple (plages)
  • Couple maximal : 155 – 519 Nm
  • Couple de crête : 136 – 456 Nm
  • Couple continu : 68 – 269 Nm

Hauteurs de construction / tailles disponibles
  • 230-70
  • 230-90
  • 230-110
  • 230-140

Applications
  • Équipements pour semi-conducteurs
  • Machines-outils (applications à effort de pointe)
  • Robotique
  • Systèmes d'affichage et d'inspection
  • Industrie de l'impression

Ressources et documentation (disponibles)
  • QMT-LA 230 series – Spec sheet
  • QMT-LA 230 series – CAD file
  • QMT torque motor series – Brochure
  • Torque manual
  • Installation of torque motors (webinar)

Caractéristiques techniques
  • Série : QMT-LA 230 series
  • Matériau du boîtier : Aluminium (boîtier léger)
  • Couple maximal : 155 – 519 Nm
  • Couple de crête : 136 – 456 Nm
  • Couple continu : 68 – 269 Nm
  • Hauteurs de construction disponibles : 230-70, 230-90, 230-110, 230-140
  • Applications typiques : tables tournantes, tables basculantes, axes mobiles, semi-conducteurs, machines-outils, robotique, affichage, impression
  • Téléchargements disponibles : fiche technique, fichier CAD, brochure, manuel de couple, webinar (installation)
