Moteur couple AC QTR 78 series
synchrone3-phases400V

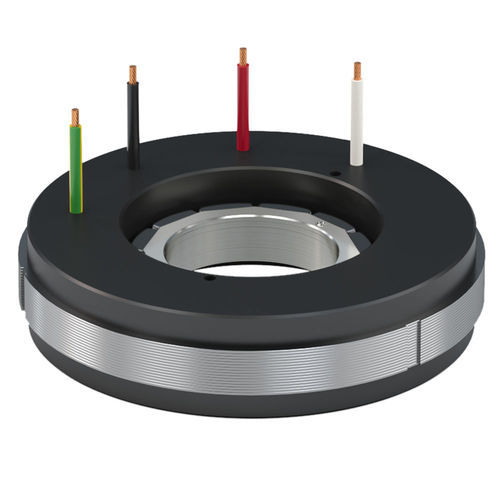

Moteur couple AC - QTR 78 series - Tecnotion - synchrone / 3-phases / 400V
Moteur couple AC - QTR 78 series - Tecnotion - synchrone / 3-phases / 400V
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de Tecnotion

Caractéristiques

Type
synchrone, AC, 3-phases
Voltage
400V
Construction
à aimants permanents, compact, frameless, petit
Nombre de pôles
multipolaire
Application
pour machine-outil, pour la robotique, pour table rotative, pour applications industrielles, pour l'industrie des semi-conducteurs
Autres caractéristiques
à entraînement direct, de régulation de mouvement, de précision
Puissance

Max: 3 650,71 W
(4,96 hp)

Min: 0 W
(0 hp)

Intensité

Max: 27,96 A

Min: 0 A

Couple

Max: 10,91 Nm
(8,046803 ft.lb)

Min: 0 Nm
(0 ft.lb)

Vitesse de rotation

Max: 9 000 rpm
(56 548,6678 rad.min-1)

Min: 0 rpm
(0 rad.min-1)

Diamètre

Max: 78 mm
(3,07 in)

Min: 78 mm
(3,07 in)

Température de fonctionnement

Max: 100 °C
(212 °F)

Min: 20 °C
(68 °F)

Description

Aperçu
La série QTR 78 est une famille de moteurs de couple de Tecnotion, compacte et optimisée pour des applications basse tension avec un faible encombrement et un grand diamètre intérieur de 29 mm. Plusieurs hauteurs de construction sont proposées pour faciliter l'intégration mécanique dans les équipements semi-conducteurs et autres systèmes de haute précision.

Points clés
  • Grand diamètre intérieur de 29 mm, adapté aux intégrations à arbre traversant ou grand alésage
  • Optimisé pour les applications basse tension
  • Faible encombrement pour les conceptions avec contrainte d'espace
  • Bornes volantes (pas de câble d'alimentation fixe) pour une intégration flexible
  • Hauteurs disponibles : 78-17, 78-25, 78-34, 78-60

Couple
Couple ultime : 1,24 – 10,91 Nm
Couple de crête : 0,84 – 7,67 Nm
Couple continu : 0,57 – 4,47 Nm
La plus grande variante QTR 78-60 offre un couple de crête supérieur à 7,6 Nm.

Applications
  • Équipements pour semi-conducteurs et manutention de plaquettes
  • Tables de mouvement de précision et systèmes de translation
  • Machines-outils et équipements de découpe numérique
  • Robotique et effecteurs
  • Équipements d'affichage et d'impression

Ressources
  • Manuel couple
  • Brochure moteurs couple
  • Brochure portefeuille moteurs
  • Brochure série QMT torque motor
  • Fiche technique QTR 78 series
  • Fichier CAO QTR 78 series

Caractéristiques
  • Nom de la série : QTR 78 series
  • Diamètre intérieur : 29 mm
  • Hauteurs de construction : 78-17, 78-25, 78-34, 78-60
  • Plage de couple ultime : 1,24 – 10,91 Nm
  • Plage de couple de crête : 0,84 – 7,67 Nm
  • Plage de couple continu : 0,57 – 4,47 Nm
  • Plus grande variante (78-60) couple de crête : > 7,6 Nm
  • Connexion d'alimentation : bornes volantes (intégration flexible)
  • Domaines d'application typiques : semi-conducteurs, manutention de plaquettes, machines-outils, robotique, affichage, impression
