Moteur couple AC QMT-HA 485 series
synchronetriphasé680V

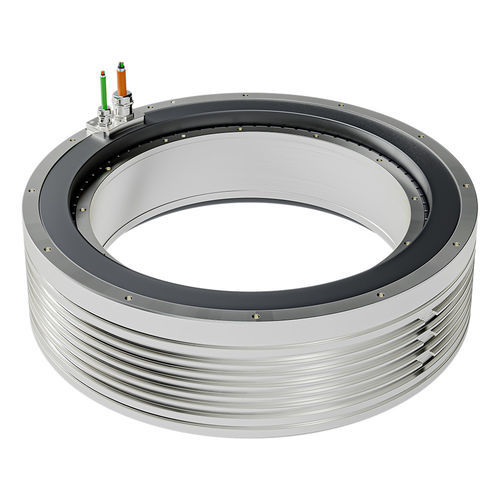

Moteur couple AC - QMT-HA 485 series - Tecnotion - synchrone / triphasé / 680V
Moteur couple AC - QMT-HA 485 series - Tecnotion - synchrone / triphasé / 680V
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de Tecnotion

Caractéristiques

Type
synchrone, AC, triphasé
Voltage
680V
Construction
à aimants permanents, frameless
Nombre de pôles
multipolaire
Refroidissement
refroidi par eau
Application
pour machine-outil, pour la robotique, pour l'industrie des semi-conducteurs
Autres caractéristiques
à entraînement direct, de régulation de mouvement, fort couple, haute précision
Puissance

Max: 7 291 W
(9,91 hp)

Min: 0 W
(0 hp)

Intensité

Max: 45,8 A

Min: 0 A

Couple

Max: 4 307 Nm
(3 176,680177 ft.lb)

Min: 0 Nm
(0 ft.lb)

Vitesse de rotation

Max: 90 rpm
(565,4867 rad.min-1)

Min: 0 rpm
(0 rad.min-1)

Diamètre

Max: 485 mm
(19,09 in)

Min: 485 mm
(19,09 in)

Température de fonctionnement

Max: 130 °C
(266 °F)

Min: 20 °C
(68 °F)

Description

Le plus grand moteur à fort couple de Tecnotion, la série QMT-HA 485, délivre un couple supérieur avec le même encombrement stator/rotor, permettant d'améliorer la précision de positionnement ou d'augmenter la productivité des machines. Cette série fixe un nouveau repère pour les machines-outils et les systèmes de mouvement de précision.

Performance
Jusqu'à 80 % de performance en plus avec le même encombrement stator/rotor. L'augmentation de la hauteur du rotor associée à des bobines internes plus larges génère un gain de couple significatif sans nécessiter de modification du stator ni de l'encombrement.

Données clés
  • Couple ultime : 1792 – 4307 Nm
  • Couple de crête : 1587 – 3812 Nm
  • Couple continu : 774 – 2028 Nm
  • Hauteurs disponibles : 485-90 / 485-110 / 485-130 / 485-160

Applications
  • Semi-conducteurs
  • Machines-outils
  • Robotique
  • Applications d'affichage
  • Industrie de l'impression

Ressources disponibles sur la page produit
  • Fiche technique
  • Fichier CAD
  • Brochure sur les moteurs de couple
  • Manuel couple
  • Webinaire d'installation

Caractéristiques techniques
  • Famille produit : QMT-HA 485 série
  • Type de moteur : moteur à couple élevé à entraînement direct
  • Plage de couple ultime (blocage) : 1792 – 4307 Nm
  • Plage de couple de crête : 1587 – 3812 Nm
  • Plage de couple continu : 774 – 2028 Nm
  • Hauteurs : 485-90, 485-110, 485-130, 485-160
  • Amélioration de performance : jusqu'à 80 % de performance en plus par rapport à l'encombrement précédent
  • Note de conception : rotor surélevé et bobines internes plus larges pour plus de couple sans changement d'encombrement stator/rotor
  • Domaines d'application typiques : machines-outils, semi-conducteurs, robotique, affichage, impression
  • Documents disponibles : fiche technique, fichier CAD, brochure, manuel, webinaire
