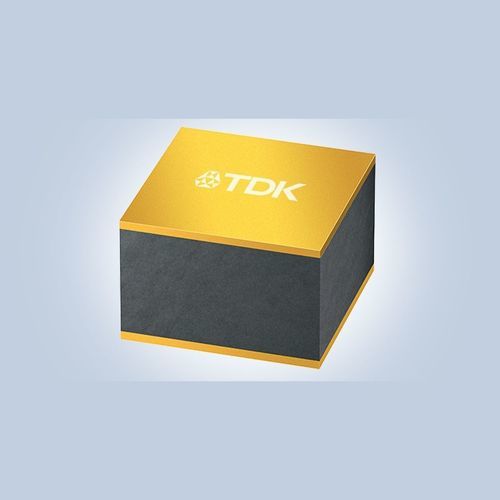

Thermistance CTN NTCWS

miniaturepuce

Présentation du produit

• Disponible avec liaison par fil Au pour montage à l'intérieur des boîtiers de diodes laser
• Tolérances serrées : ±1 % sur la résistance et la valeur B pour les variantes sélectionnées, permettant une détection de température très précise
• Conçu pour la mesure de la température des diodes laser dans les émetteurs/récepteurs de communication optique et les systèmes LiDAR

Résumé
TDK présente la série NTCWS de thermistances NTC disponibles avec liaison par fil Au. Ces thermistances soudables offrent des tolérances strictes sur la résistance et la valeur B afin de permettre un contrôle précis de la température et de la longueur d'onde des diodes laser. Les composants compacts et sans plomb fonctionnent de -40 à 125 °C. La production de série a débuté en septembre 2023.

Caractéristiques & Applications
Principales applications

• Mesure de température des diodes laser pour émetteurs/récepteurs de communication optique et LiDAR

Principales caractéristiques et avantages

• Électrode en film épais Au et compatibilité avec le brochage par fil Au pour montage en boîtier
• Certains modèles offrent une tolérance de ±1 % sur la résistance et la valeur B pour un contrôle thermique précis
• Conception compacte et sans plomb adaptée aux boîtiers de diodes laser à encombrement réduit

Données clés

• Types : NTCWS3UF103FC1GT, NTCWS3UF103HC1GT
• Dimensions (L × W) : 0,33 ± 0,04 mm ; Épaisseur (T) : max. 0,25 mm
• Résistance R25 : 10,0 kΩ ±1 % (NTCWS3UF103FC1GT) ; 10,0 kΩ ±3 % (NTCWS3UF103HC1GT)
• Valeur B (B25/85) : 3930 K ±1 %
• Électrode : film épais Au

Caractéristiques techniques

• Série : NTCWS
• Plage de température de fonctionnement : -40 à 125 °C
• Montage : compatible avec le brochage par fil Au ; montage possible à l'intérieur des boîtiers LD
• Conception : compacte, sans plomb
• Démarrage de la production de série : septembre 2023
