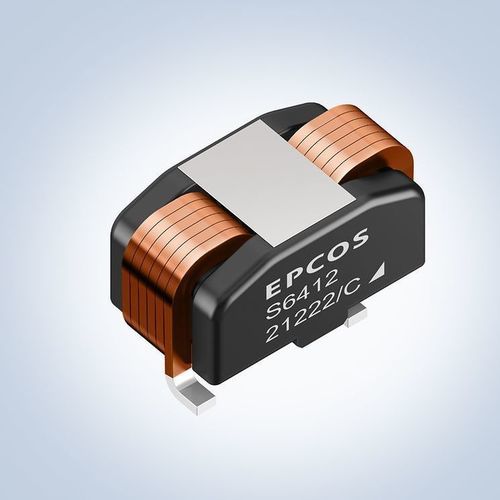

Inductance magnétique ERUC23

SMDpour alimentation à découpagepour les techniques automobiles

Présentation du produit
TDK Corporation complète sa famille d'inducteurs à fil plat avec la série d'inducteurs couplés EPCOS ERUC23 (famille de codes commande B82559S*). Ces inducteurs CMS couplés comportent deux enroulements partageant un noyau magnétique unique et sont disponibles en six variantes. La série est certifiée AEC‑Q200 et conforme RoHS, et convient au montage en surface automatisé (pick-and-place). Empreinte : 26,8 x 13,8 mm ; hauteurs : de 13,7 mm à 14,0 mm selon la variante. Plage de température de fonctionnement spécifiée : -40 °C à +150 °C. La résistance continue d'un enroulement varie de 0,82 mΩ à 1,85 mΩ selon le type.

Applications

• Convertisseurs buck et boost à deux phases et convertisseurs buck/boost
• Convertisseurs hybrides pour 48 V vers 12 V (convertisseurs à condensateur volant)

Principales caractéristiques et avantages

• Courants de saturation élevés par type
• Faible résistance DC par enroulement
• Compatibilité avec les machines de placement automatique (montage en surface)
• Réduction des ondulations et amélioration de l'efficacité dans un boîtier compact
• Gain de place par rapport à deux selfs séparées

Données clés (tableau)
Type | Inductance couplée (nom.) [μH] | Résistance DC d'un enroulement [mΩ] | Courant de saturation (typ., 25 °C) [A] | Courant de saturation (typ., 100 °C) [A]
ERUC23-4R1K | 4,1 | 1,85 | 50 | 39,5
ERUC23-3R2K | 3,2 | 1,85 | 63,5 | 49
ERUC23-2R8K | 2,8 | 1,25 | 61 | 47
ERUC23-2R2K | 2,2 | 1,25 | 77 | 58
ERUC23-1R8K | 1,8 | 0,82 | 81 | 62
ERUC23-1R4K | 1,4 | 0,82 | 97 | 73

Caractéristiques techniques

• Série / modèle : ERUC23 (EPCOS, famille de codes commande B82559S*)
• Nombre de variantes : 6
• Plage d'inductance couplée : 1,4 μH à 4,1 μH
• Courant de saturation (typ., 25 °C) : 50 A à 97 A (selon le type)
• Courant de saturation (typ., 100 °C) : 39,5 A à 73 A (selon le type)
• Résistance DC (un seul enroulement) : 0,82 mΩ à 1,85 mΩ (selon le type)
• Empreinte : 26,8 x 13,8 mm
• Hauteur : 13,7 mm à 14,0 mm (selon le type)
• Qualification / conformité : certifié AEC‑Q200, conforme RoHS
• Montage : montage en surface, compatible pick-and-place automatique
• Plage de température de fonctionnement : -40 °C à +150 °C
