Capteur de température CTN T850 SMT

étanchepour environnements sévèressans halogène

Présentation

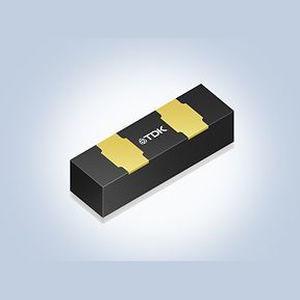

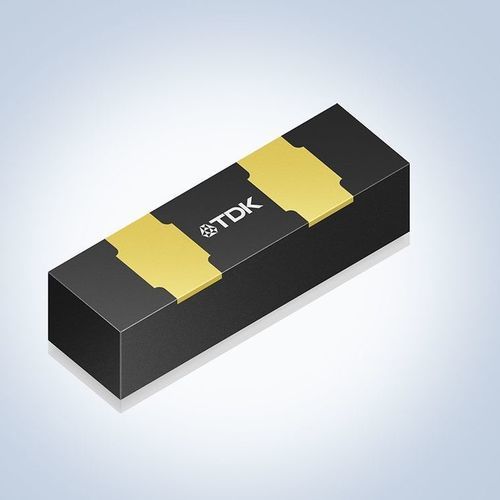

Le capteur NTC SMT T850 de TDK (B57850T0103*) est conçu pour la mesure précise de la température de surface en environnements industriels exigeants. Il combine une forte résistance à l'humidité et une réponse thermique rapide grâce à un excellent couplage thermique avec la surface mesurée. Exploitable de -40 °C à +150 °C, le capteur est étanche jusqu'à 500 heures et possède une surface en céramique oxyde d'aluminium assurant une rigidité diélectrique de 2500 V AC pendant 60 s. Sa construction sans plomb ni halogène intègre des électrodes en bronze-phosphore et permet le contact par brasage à piston, brasage laser, micro-soudure par résistance ou soudage TIG.

Applications principales

• Chauffage et génie climatique
• Dissipateurs thermiques de modules de puissance
• Contrôle de température des procédés industriels

Caractéristiques et avantages

• Rigidité diélectrique : 2500 V AC pendant 60 s
• Haute résistance à l'humidité — étanche jusqu'à 500 heures
• Plage de fonctionnement étendue : -40 °C à +150 °C
• Construction sans plomb ni halogène
• Surface en céramique oxyde d'aluminium pour isolation électrique et fonctionnement fiable

Caractéristiques / spécifications techniques

• Famille / nom du modèle : capteur NTC SMT T850
• Exemples de codes de commande : B57850T0103F000 (10 000 Ω nominal à 25 °C, tolérance 1 %), B57850T0103G000 (tolérance 2 %)
• Plage de température de fonctionnement : -40 °C à +150 °C
• Étanchéité / résistance à l'humidité : étanche jusqu'à 500 heures
• Rigidité diélectrique : 2500 V AC pendant 60 s
• Boîtier / matériau de surface : surface en céramique oxyde d'aluminium
• Dimensions (L x l x H) : 10 x 3 x 3 mm
• Électrodes : bronze-phosphore
• Méthodes de connexion / fixation : brasage à piston, brasage laser, micro-soudure par résistance, soudage TIG
• Construction sans plomb ni halogène
