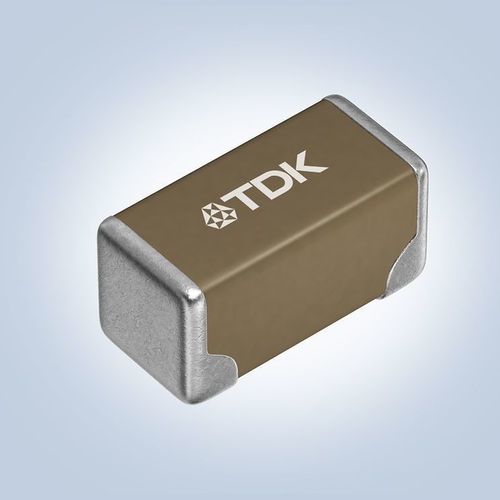

Condensateur en céramique MLCC

SMDpar résistancemulticouche

Vue d'ensemble
TDK étend la série CN de condensateurs céramiques multicouches (MLCC) avec de nouveaux types à terminaison souple à faible résistance. La conception place les couches de résine uniquement sur le côté de montage sur circuit imprimé, permettant des chemins de courant en dehors de la résine et réduisant la résistance des électrodes par rapport aux MLCC à terminaison souple conventionnels.

Points clés

• Les couches de résine couvrent uniquement le côté de montage sur PCB
• La structure originale TDK combine les avantages de la terminaison souple et une résistance électrique réduite
• Options de grande capacité : jusqu'à 22 μF en taille 3216 et 47 μF en taille 3225
• Disponibles en grade automobile (série CNA, conforme AEC-Q200) et en grade commercial (série CNC)

Détails produit
TDK étend la série CN avec les modèles CNA (grade automobile) et CNC (grade commercial). La nouvelle terminaison souple réduit la résistance aux électrodes tout en conservant la prévention des courts-circuits pour les lignes d'alimentation et de batterie. Les options de capacité supérieure réduisent le nombre de composants et permettent des conceptions de PCB plus compactes. La production de masse a débuté en septembre 2023.

Fonctions et applications
Applications principales

• Lissage et découplage des lignes d'alimentation pour unités de commande électronique (ECU) automobiles
• Lissage et découplage des lignes d'alimentation pour robots industriels et équipements similaires

Principales caractéristiques et avantages

• Option grade automobile conforme AEC-Q200 (série CNA)
• Capacités supérieures pour des conceptions économes en espace : 22 μF (3216) et 47 μF (3225)
• La structure de terminaison TDK réalise une terminaison souple avec une résistance comparable aux produits standards non-souples

Données clés (tableau)
Type | Dimensions extérieures [mm] | Caractéristiques de température | Tension nominale [V] | Capacité [μF]
CNA5L1X7R1H106K160AE | 3.2 x 1.6 x 1.6 | X7R | 50 | 10
CNC5L1X7R1H106K160AE | 3.2 x 1.6 x 1.6 | X7R | 50 | 10
CNA5L1X7S1A226M160AE | 3.2 x 1.6 x 1.6 | X7S | 10 | 22
CNC5L1X7S1A226M160AE | 3.2 x 1.6 x 1.6 | X7S | 10 | 22
CNA6P1X7S1A476M250AE | 3.2 x 2.5 x 2.5 | X7S | 10 | 47
CNC6P1X7S1A476M250AE | 3.2 x 2.5 x 2.5 | X7S | 10 | 47
*Remarque : CNA = grade automobile (AEC-Q200), CNC = grade commercial.

Spécifications techniques

• Série : CN (CNA = grade automobile, CNC = grade commercial)
• Terminaison souple : couches de résine uniquement sur le côté de montage pour réduire la résistance des bornes
• Tailles et capacités maximales : 3216 (3.2 × 1.6 × 1.6 mm) jusqu'à 22 μF ; 3225 (3.2 × 2.5 × 2.5 mm) jusqu'à 47 μF
• Diélectriques/caractéristiques de température : options X7R et X7S
• Tensions nominales : exemples dans le tableau (50 V pour X7R, 10 V pour X7S haute capacité)
• Conformité automobile : la série CNA répond à la norme AEC-Q200
• Utilisation prévue : lissage et découplage des lignes d'alimentation/batterie pour ECU automobiles et équipements industriels
• Démarrage de la production de masse : septembre 2023
