Capteur à ultrasons

Présentation

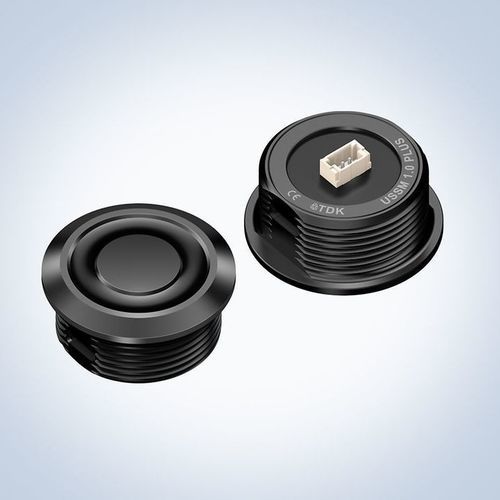

Module capteur ultrasonique USSM1.0 PLUS-FS de TDK Corporation (référence B59110W2111W032). L'élément de détection est mécaniquement découplé du boîtier pour réduire la sensibilité aux vibrations externes. Le module est certifié IP65/67 et conçu pour une tension nominale de 12 V. Options de montage : installation en façade via un filetage M19 avec contre-écrou ou fixation par crochets à encliqueter.

Fonctionnement
Le module est actionné par un driver dédié et un transducteur piézoélectrique intégré. Un ASIC de traitement du signal intégré calcule le temps de propagation (time-of-flight) avec un taux d'échantillonnage allant jusqu'à 50 échantillons/s. La plage de mesure est de 18 cm à 200 cm ; en mode émetteur‑récepteur (pitch-and-catch) avec plusieurs modules, des distances jusqu'à 4 cm sont possibles. Le champ de vision (FoV) est de ±35° et peut être configuré pour des scénarios de mesure spécifiques. Le capteur fonctionne de manière fiable dans des conditions d'éclairage variées, y compris en plein soleil, et les mesures sont en grande partie indépendantes de la couleur ou de la translucidité de la cible.

Applications

• Détection d'obstacles et évitement de collision pour systèmes mobiles (par ex. robots mobiles autonomes, AGV)
• Mesure de distance et de niveau dans systèmes stationnaires

Caractéristiques techniques

• Modèle : USSM1.0 PLUS-FS
• Référence : B59110W2111W032
• Indice de protection : IP65 / IP67
• Tension nominale : 12 V
• Montage : façade via filetage M19 avec contre-écrou ou par crochets à encliqueter
• Capteur : élément de détection mécaniquement découplé
• Transducteur : disque piézoélectrique intégré
• Traitement du signal : ASIC intégré
• Taux d'échantillonnage : jusqu'à 50 échantillons/s
• Plage de mesure : 18 cm à 200 cm (jusqu'à 4 cm en mode pitch-and-catch)
• Champ de vision (FoV) : ±35° (configurable client)
• Fonctionnement fiable en diverses conditions d'éclairage, y compris en plein soleil ; mesures majoritairement indépendantes de la couleur/translucidité de la cible
• Usages principaux : mesure de distance, détection d'obstacles, évitement de collision en systèmes mobiles et stationnaires
