Tour CNC TPS-5000HⅡ
horizontal4 axesà double tourelle

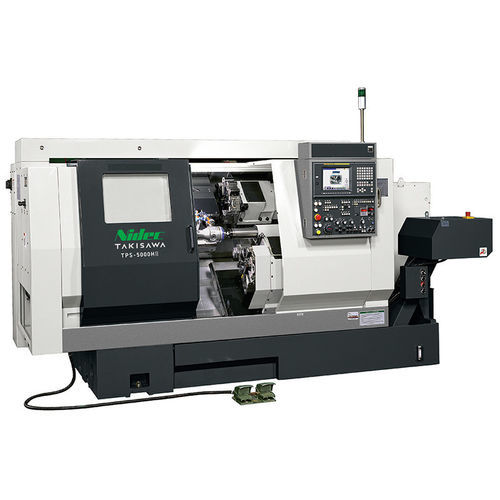

Tour CNC - TPS-5000HⅡ - TAKISAWA - horizontal / 4 axes / à double tourelle
Tour CNC - TPS-5000HⅡ - TAKISAWA - horizontal / 4 axes / à double tourelle
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type de commande
CNC
Orientation de la broche
horizontal
Nombre d'axes
4 axes
Tourelles
à double tourelle
Applications
de production, pour pièces non circulaires
Autres caractéristiques
compact, multifonction
Diamètre

320 mm
(12,6 in)

Vitesse de rotation

3 000 rpm, 4 000 rpm
(18 849,556 rad.min-1, 25 132,741 rad.min-1)

Longueur de la pièce

250 mm
(10 in)

Longueur de coupe maximale

250 mm
(10 in)

Puissance nominale

7,5 kW, 11 kW
(10,2 hp, 15 hp)

Longueur hors tout

3 880 mm
(153 in)

Largeur hors tout

2 673 mm
(105 in)

Hauteur totale

1 850 mm
(73 in)

Poids

6 000 kg
(13 228 lb)

Description

Le TPS-5000HⅡ est un tour CNC d'intégration de processus qui combine l'usinage non circulaire (ovale) du diamètre extérieur des pistons avec des opérations complémentaires réalisées via deux tourelles. La configuration 2 tourelles, 4 axes intègre l'usinage non circulaire au sein d'une cellule compacte pour soutenir une production flexible en variantes et en lots variables.

Principales caractéristiques
  • Usinage ovale (non circulaire) du diamètre extérieur du piston
  • Opérations d'usinage supplémentaires via deux tourelles
  • Tour CNC 2 tourelles, 4 axes avec capacité d'usinage non circulaire intégrée
  • Conçu pour l'usinage efficace des pistons en production à variantes multiples / lots variables

Principales spécifications de la machine
  • Diamètre maxi de tournage / Longueur maxi de tournage : φ320 / 250 mm
  • Vitesse de broche : Tournage : 4000 min⁻¹, Non circulaire : 3000 min⁻¹
  • Type de tourelle : T1, T2 : tourelle de tournage ; T3 : pour usinage non circulaire
  • Moteur de broche : 11 / 7,5 kW
  • Puissance électrique : 30,8 kVA
  • Alimentation d'air : 0,5 MPa
  • Hauteur de la machine : 1850 mm
  • Surface au sol requise : 3880 × 2673 mm
  • Poids de la machine : 6000 kg
