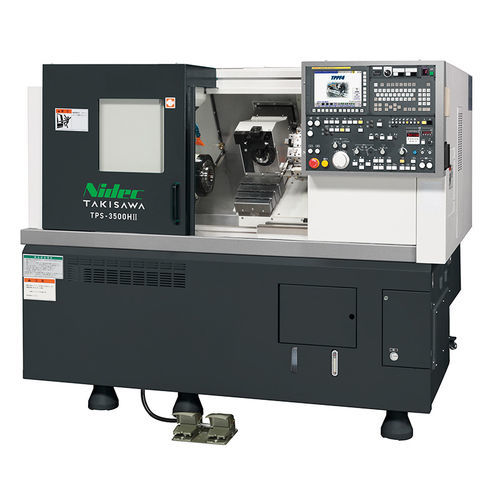

Tour CNC TPS-3500HⅡ

horizontalcompact

Machine compacte qui regroupe l'ensemble du processus d'usinage des pistons elliptiques, permettant l'usinage oval et le tournage standard des pistons. Intègre le système de traitement Non-Circular de Takisawa avec une tourelle de tournage standard, un faux-palier hydraulique et un convoyeur à copeaux à sortie arrière. Conçue pour une intégration simple aux lignes de production de pistons existantes et fournie avec le logiciel TPPF3 pour le tournage multitâche des pistons.

Principales capacités

• Usinage de pistons elliptiques (non circulaires) et tournage standard de pistons
• Combinaison du système de travail non circulaire avec une tourelle de tournage standard (configuration 1 tourelle)
• Faux-palier hydraulique pour le support de la pièce
• Convoyeur à copeaux à sortie arrière pour l'évacuation efficace
• Prêt pour intégration aux lignes de production de pistons existantes
• Équipé du logiciel TPPF3 pour le tournage multitâche nouvelle génération

Caractéristiques techniques

• Diamètre tournage max / Longueur tournage max : Φ260 / 250 mm
• Vitesse de broche : 4000 min⁻¹
• Type de tourelle : tourelle pour usinage non circulaire et tourelle de tournage (1 tourelle)
• Moteur de broche : 11 kW
• Puissance électrique : 23,0 kVA
• Pression d'alimentation d'air : 0,5 MPa
• Hauteur de la machine : 1725 mm
• Surface au sol requise : 2125 × 2500 mm
• Masse de la machine : 3600 kg
