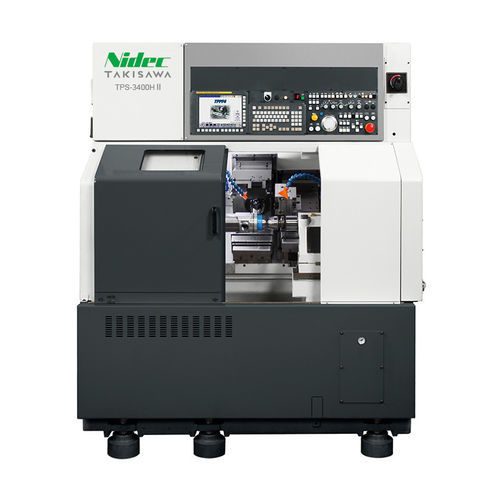

Tour CNC TPS-3400HⅡ

horizontalà grande vitesse

Le TPS-3400HⅡ est un centre d'usinage de pistons Takisawa conçu pour l'usinage ovale du diamètre extérieur (OD) et le rainurage de gorge des pistons de moteurs automobiles. Il intègre le logiciel d'usinage propriétaire de Takisawa et une unité d'usinage ovale à grande vitesse pour réduire les étapes de production tout en conservant une haute précision.

Principales caractéristiques

• Réduction des opérations en combinant l'usinage ovale du diamètre extérieur (OD) et le rainurage de gorge des pistons.
• Logiciel de programmation pour usinage de pistons Takisawa (TPPF3) pour des cycles d'usinage optimisés.
• Unité d'usinage ovale développée par Takisawa offrant grande vitesse d'usinage et haute précision.
• Poste porte-outils pour le rainurage du diamètre extérieur pouvant être incliné selon la forme de la gorge pour s'adapter à différents profils de rainure.
• Fonction de haute vitesse synchronisant les axes C, Z et Y pour usiner rapidement des profils ovales du diamètre extérieur.

Applications

• Usinage intégré de l'OD ovale et du rainurage de gorge des pistons moteur pour réduire les étapes de production.

Caractéristiques techniques

• Diamètre de tournage max. / Longueur de tournage max. : Φ260 / 285 mm
• Vitesse de broche : 4000 min⁻¹
• Type de porte-outils : pour usinage non circulaire ; pour tournage
• Moteur de broche : 11 kW
• Puissance électrique : 22.2 kVA
• Pression d'air : 0.5 MPa
• Hauteur de la machine : 1970 mm
• Surface au sol requise : 1600 × 2370 mm
• Poids de la machine : 3000 kg
