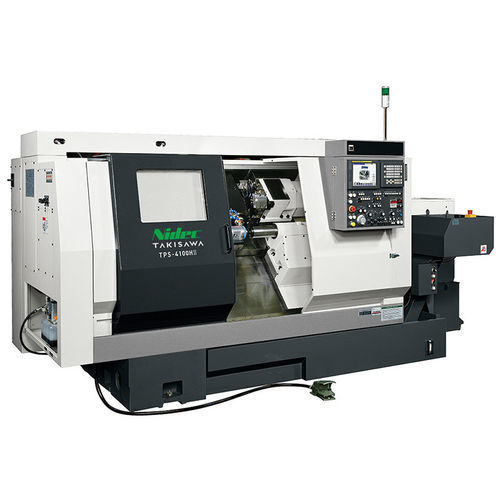

Tour CNC TPS-4100HⅡ

horizontal2 axespour production de petites pièces

Présentation
Tour CNC 2 axes de type intégration de processus, intégrant une fonction d'usinage non circulaire pour permettre une production à haute efficacité de pistons en production mixte et petit lot. Réalise l'usinage ovale du diamètre extérieur du piston et prend en charge un usinage additionnel avec une tourelle.

Applications

• Production de pistons en grand mix / petit lot
• Regroupement d'opérations pour remplacer des lignes multi-étapes
• Fabrication de géométries d'OD non circulaires

Caractéristiques principales

• Fonction d'usinage non circulaire intégrée pour profils ovales d'OD
• Tourelle unique permettant un usinage additionnel pour l'intégration d'opérations
• Conçue pour la flexibilité en production variée

Spécifications techniques

• Diamètre de tournage max. / Longueur de tournage max. : Φ320 / 250
• Vitesse de broche : 4000 min-1
• Type de tourelle : T1 : tourelle tambour octogonale ; T2 : pour usinage non circulaire
• Moteur de broche : 11 / 7.5 kW
• Puissance électrique : 28.1 kVA
• Pression d'air : 0.5 MPa
• Hauteur de la machine : 1850 mm
• Surface au sol requise : 3880 × 2673 mm
• Poids de la machine : 5500 kg
