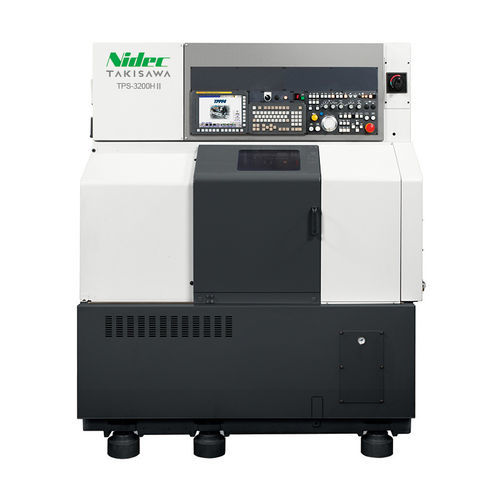

Tour CNC TPS-3200HⅡ

horizontalpour pièces non circulaires

Le TPS-3200H2 est un tour conçu pour l'usinage non circulaire des bagues de piston, destiné aux usinages ovales (apple-shaped) des diamètres intérieur (ID) et extérieur (OD), avec fonction de tronçonnage intégrée. Il réalise l'usinage de l'OD sur la tourelle normale, puis effectue successivement l'usinage de l'ID et le tronçonnage à l'aide d'un porte-outil d'usinage ID sur l'axe X et d'un porte-outil de tronçonnage montés sur la tourelle principale.

Applications / Capacités principales

• Usinage ovale (apple-shaped) des diamètres intérieur (ID) et extérieur (OD) des bagues de piston
• Opération de tronçonnage intégrée immédiatement après le tournage
• Flux d'usinage séquentiel en une seule bridage : tournage OD (tourelle normale) → tournage ID et tronçonnage (porte-outil ID sur axe X et porte-outil de tronçonnage sur tourelle principale)

Caractéristiques / Spécifications techniques

• Diamètre max / Longueur max de tournage : φ246 / 320 mm
• Vitesse de broche : 1000 min-1
• Type de tourelle : pour usinage non circulaire
• Moteur broche : 7 kW
• Puissance électrique : 14.0 kVA
• Pression d'air : 0.5 MPa
• Hauteur de la machine : 1900 mm
• Emprise au sol requise : 1795 × 1850 mm
• Masse de la machine : 2600 kg
