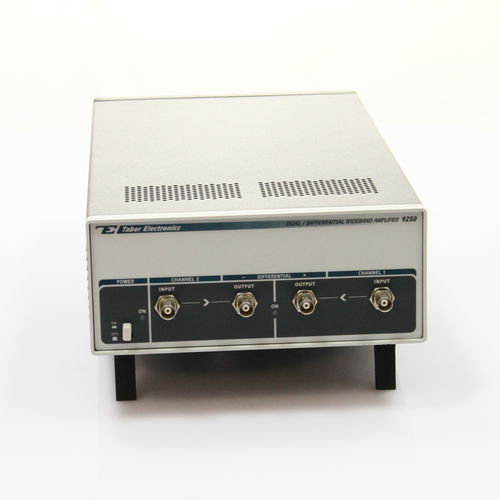

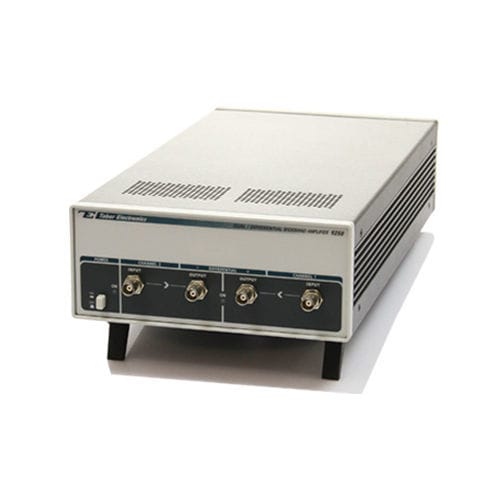

Amplificateur de signal 9250

différentielà deux voiesà large bande

Le 9250 est un amplificateur à deux canaux, de type de table, au format rack 2U (demi-19 pouces), doté d’un boîtier entièrement métallique. L’appareil peut être configuré pour fonctionner soit comme deux canaux indépendants asymétriques, soit comme une entrée unique avec deux sorties différentielles. Le boîtier de l’amplificateur a été conçu pour s’empiler au-dessus ou en dessous d’autres produits Tabor. Il peut également être monté à côté d’un générateur Tabor dans un rack standard de 19 pouces. Cette combinaison générateur-amplificateur constitue une solution idéale pour pratiquement toutes les applications à haute tension et à large bande passante. Bande passante en signal fort jusqu’à 15 MHz Bande passante en signal faible jusqu’à 30 MHz Amplitude élevée jusqu’à 40 Vp-p (sur une haute impédance) Caractéristiques Caractéristiques d’entrée Les entrées des amplificateurs peuvent être configurées pour s’adapter à différentes impédances de source, telles que 50 Ω, 75 Ω ou 1 MΩ, et les sorties peuvent être configurées pour s’adapter à différentes impédances de charge, telles que 50 Ω, 75 Ω ou 600 Ω. Chaque canal dispose de trois entrées : Caractéristiques de sortie Les sorties sont situées sur le panneau avant. Il y a deux sorties, une pour chaque canal. Lorsque le 9250 est configuré en deux amplificateurs distincts, les sorties génèrent des signaux amplifiés dans une plage de 40 Vp-p en circuit ouvert ou de 20 Vp-p sur une impédance de charge adaptée. La bande passante des sorties est d’environ 20 MHz pour les signaux de grande amplitude. La bande passante pour les petits signaux peut atteindre 50 MHz. Configuration de l’instrument Le 9250 peut être configuré en amplificateur différentiel. Dans ce cas, l’entrée du canal 2 est désactivée et le signal du canal 1 est amplifié puis distribué de manière différentielle vers les deux sorties.
