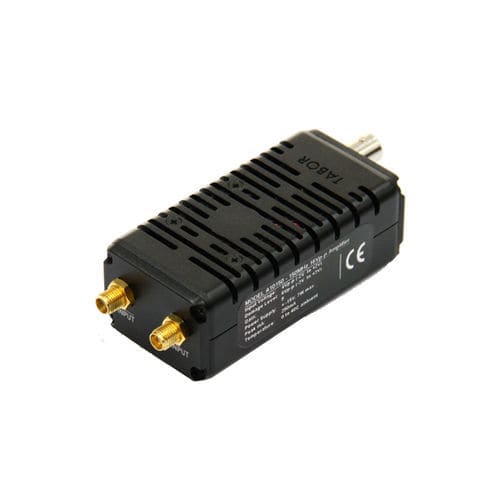

Amplificateur de signal A10150

à voie unique

Le modèle A10150 est un amplificateur à large bande et à couplage CC, au format ultra-compact, conçu pour l'amplification de signaux à haute fréquence avec une faible distorsion. Avec une large bande passante de 150 MHz, une tension de sortie de 20 Vp-p sur une charge de 50 ohms et un temps de transition rapide inférieur à 1,8 ns, l’A10150 est l’amplificateur complémentaire idéal pour toute source de signal à haute vitesse nécessitant un gain de puissance supplémentaire pour des applications exigeantes. Temps de transition rapide < 1,8 ns Encombrement réduit, boîtier entièrement métallique Faible distorsion Configuration personnalisable : gain, sortie maximale Caractéristiques Amélioration des performances L’A10150 a été conçu comme un accessoire « Snap-On » pour la série Tabor WaveXciter et les modèles WS8351/2, qui présentent tous deux une amplitude maximale de 4 Vp-p, ce qui peut s’avérer limitant pour certaines applications nécessitant une tension plus élevée pour piloter leur équipement sous test (UUT). Associés à l’A10150, les modèles WX et WS offrent désormais des capacités encore plus élevées pour répondre aux applications exigeantes nécessitant jusqu’à 32 Vp-p sur des charges à haute impédance, sans compromettre l’intégrité du signal. Configurations en option La configuration standard de l’A10150 permet une tension de sortie maximale de 16 Vp-p sur une charge de 50 ohms avec un gain de x5. Des options de gain personnalisé de x10 et/ou de tension maximale de 20 Vp-p sur une charge de 50 ohms peuvent être commandées au moment de l’achat, offrant ainsi aux clients un choix encore plus large pour répondre aux besoins de leurs applications. Une solution polyvalente et économique Bien que l’A10150 ait été conçu pour les unités Tabor, il peut être utilisé comme amplificateur autonome pour n’importe quelle source de signal. L’A10150 offre une solution compatible, compacte et économique pour améliorer les performances de puissance de n’importe quelle source de signal.
