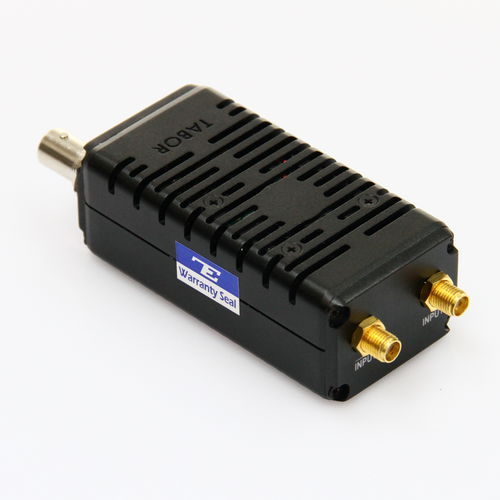

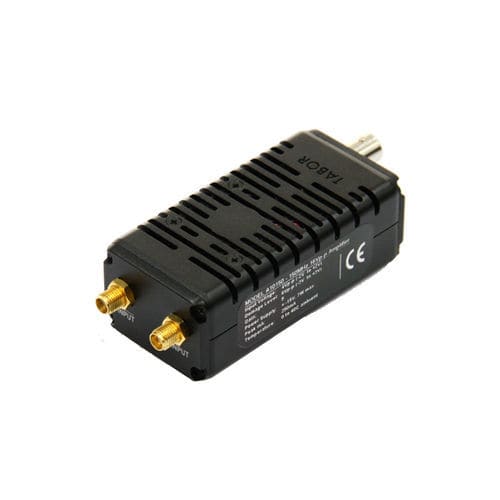

Amplificateur de signal A10160

à voie uniquede courant fort

Le modèle A10160 est un amplificateur à large bande et à couplage CC, au format ultra-compact, conçu pour l'amplification de signaux à haute fréquence et à fort courant. Avec une large bande passante de 45 MHz, une amplitude de 34 Vp-p sur une charge de 50 ohms et une puissance de sortie pouvant atteindre 10 W, l’A10160 est l’amplificateur complémentaire idéal pour toute source de signal nécessitant un gain de puissance supplémentaire dans le cadre d’applications exigeantes. Temps de transition rapide < 10 ns Encombrement réduit, boîtier entièrement métallique Caractéristiques Amélioration des performances L’A10160 a été conçu comme un accessoire « Snap-On » pour la série Tabor WaveXciter et les modèles WS8351/2, qui présentent tous deux une amplitude maximale de 4 Vp-p, ce qui peut s’avérer limitatif pour certaines applications nécessitant une tension et un courant plus élevés pour piloter leur équipement sous test (UUT). Associés à l’A10160, les modèles WX et WS offrent désormais des capacités encore plus élevées pour répondre aux applications exigeantes nécessitant des signaux allant jusqu’à 45 MHz à 34 Vp-p sur des charges de 50 ohms, sans compromettre l’intégrité du signal. Haut courant, haute puissance Avec un courant de sortie de crête de 1 A et un courant continu de 750 mA, l’A10160 offre une puissance de sortie continue de 7,5 W et une puissance de sortie de crête pouvant atteindre 10 W, ce qui le rend idéal pour diverses applications à impulsions. Solution polyvalente et économique Bien que l’A10160 ait été conçu pour les unités Tabor, il peut être utilisé comme amplificateur autonome pour n’importe quelle source de signal. L’A10160 offre une solution compatible, compacte et économique pour étendre les performances de puissance de n’importe quelle source de signal. Configurations optionnelles La configuration standard de l’A10160 permet d’atteindre une tension de sortie maximale de 34 Vp-p sur une charge de 50 ohms avec un gain de x10.
