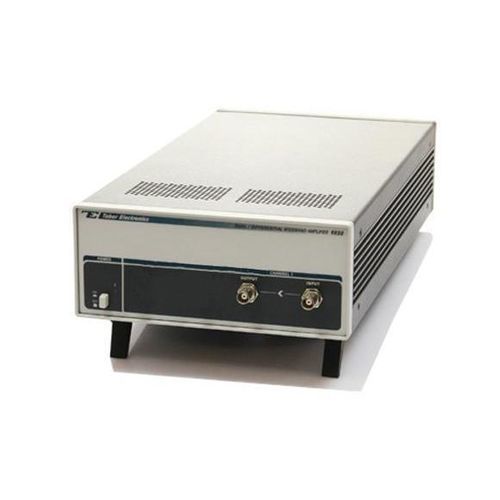

Amplificateur de signal 9160

à voie uniquerackableà large bande

Présentation
Le 9160A est un amplificateur large bande monopiste à couplage DC, boîtier de bureau au format 2U demi-rack 19 pouces. Il fournit des sorties haute tension et fort courant adaptées aux applications exigeantes en laboratoire et en industrie.

Caractéristiques clés

• Largeur de bande typique : 45 MHz
• Jusqu'à 34 Vp‑p dans 50 Ω (configuration standard)
• Courant de sortie crête jusqu'à 1 A ; puissance de sortie continue jusqu'à 10 W
• Temps de transition rapide < 10 ns
• Amplification large bande à faible distorsion
• Options de configuration : gain, impédance d'entrée et configuration de sortie

Performances
L'appareil offre une amplitude élevée avec une réponse en fréquence stable sur 45 MHz. La capacité de courant crête permet les applications en impulsion et en continu nécessitant à la fois tension et courant.

Configuration de l'instrument
Configuration standard : gain x10, 34 Vp‑p dans 50 Ω. Gains fixes optionnels x15 et x20 disponibles (remarque : la bande passante peut diminuer pour les gains fixes supérieurs). Couplage sélectionnable DC ou AC.

Sorties
Les sorties en face avant délivrent le signal amplifié vers la charge adaptée. Configurations de sortie sélectionnables : deux voies séparées ou voie unique avec sorties différentielles (sélectionnable par interrupteur), selon l'option commandée.

Entrées
Par canal : entrée principale (face avant), entrée auxiliaire sommant (face arrière) et entrée de décalage DC (face arrière). Impédance d'entrée configurable : 50 Ω, 75 Ω ou 1 MΩ pour s'adapter aux sources.

Applications cibles
Conçu pour la piézo-électronique, la caractérisation de transducteurs, les tests MEMS, les mesures scientifiques large bande et l'électronique générale nécessitant amplification haute tension et fort courant.

Commande & Options

• Exemple de modèle : 9160-10-50-D-S — amplificateur monopiste 34 Vp‑p
• Options de gain : x10 (standard), x15, x20 (fixes)
• Impédance d'entrée : 50, 75, 1M
• Couplage : D = DC, A = AC
• Configuration de sortie : S = deux voies séparées, D = voie unique différentielle

Accessoires

• Kit de montage 19" monoplace
• Kit de montage 19" double
• Housse de transport professionnelle

Documentation associée
Fiches techniques, brochures et notes d'application disponibles en téléchargement sur la page produit.

Spécifications techniques

• Modèle : 9160A (amplificateur large bande monopiste)
• Bande passante : 45 MHz (typique)
• Amplitude maximale : 34 Vp‑p dans 50 Ω (standard)
• Courant de sortie maximal : crête jusqu'à 1 A
• Puissance de sortie continue : jusqu'à 10 W
• Temps de transition : < 10 ns
• Distorsion : faible (spécification constructeur)
• Options d'impédance d'entrée : 50 Ω, 75 Ω, 1 MΩ
• Options de couplage : DC ou AC
• Configuration de sortie : S (deux voies séparées) ou D (voie unique différentielle)
• Entrées par canal : principale (avant), auxiliaire (arrière), offset DC (arrière)
• Format : boîtier de bureau, 2U, demi-rack 19 pouces, boîtier métal
• Gain standard : x10 (autres gains fixes disponibles)
