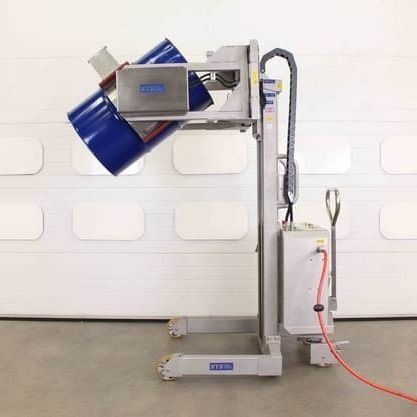

Lève-fût motorisé STP01-RRH01-SS-Ex

pneumatiqueélectrohydrauliqueà manivelle

Présentation
Basculateur de fûts en acier inoxydable conçu pour environnements industriels hygiéniques. Permet de soulever, serrer et inverser des fûts acier, plastique et carton de 50 à 220 L. Disponible en versions électro-hydraulique sur batterie (électrique) ou pneumatique ; variantes pneumatiques livrables avec certification ATEX / UKEX pour zones 1, 2, 21 et 22.

Principales caractéristiques

• Serrage motorisé, levage motorisé et rotation motorisée pour une manutention sans contact et des cycles rapides.
• Tête de serrage hydraulique à tension constante avec manomètre pour contrôle opérateur.
• Circuits de levage conformes avec arrêt d'urgence, clé amovible et protection par clapet de sûreté sur vérins.
• Boîte de vitesses motorisée permettant l'inversion complète à 180° pour vider les fûts dans récipients ou process.
• Patins de serrage flexibles acceptant diamètres 280–610 mm et hauteurs jusqu'à 1000 mm ; configuration possible pour retrait depuis angle de palette ; attache INS02 pour fûts plastiques L-ring.
• Construction en acier inoxydable 304, finition décapée à l'eau et vibrée-polished pour nettoyage facilité et conformité hygiène.
• Direction arrière de type Ackermann, freins de stationnement contrôlés par l'opérateur et protections en polycarbonate incassable (antistatique sur variante Ex).
• Version électrique : deux batteries embarquées 80 Ah et chargeur intelligent 230 V intégré ; version pneumatique : nécessite alimentation en air comprimé (options ATEX disponibles).

Options

• Option ATEX / UKEX pour variantes pneumatiques/hydrauliques (zones 1, 2, 21, 22).
• Timon motorisé pour déplacements longue distance.
• Levée télescopique / variable (mât simple ~1500 mm ; télescopique jusqu'à ~2700 mm).
• Dimensions de pieds variables pour intégration machine et usage en allées étroites.
• Système de pesage par cellule de charge avec affichage fixe pour pesée en cours de manutention.

Données techniques / spécifications

• Exemples de modèles : STE01-RRH01-SS (Electric) et STP01-RRH01-SS-Ex (Pneumatic ATEX/UKEX).
• Charge de travail sûre (SWL) : 300 kg.
• Fonctions : Levage/descente motorisés, serrage motorisé, rotation motorisée, poussée/traction manuelle.
• Alimentation électrique : Deux batteries embarquées 80 Ah alimentant une pompe électro-hydraulique ; chargeur intelligent 230 V intégré dans la boîte de contrôle.
• Alimentation pneumatique (modèle ATEX) : Alimenté par air — min. 400 L/min, optimum 760 L/min à 6 bar avec tuyau flexible 13 mm.
• Commandes : Boutons à capuchon silicone, arrêt d'urgence, clé amovible, indicateur numérique d'état batterie, manomètre de pression de serrage.
• Course de levage : 1515 mm.
• Garde de basculement : 1415 mm à 15° / 1338 mm à 30° (mesuré avec fût 205 L).
• Compatibilité fûts : Fûts acier, plastique et carton 50–220 L (y compris MAUSER) ; fûts plastiques L-ring nécessitent attache INS02.
• Tête de serrage : Tête hydraulique à tension constante avec manomètre pour manutention sans intervention.
• Rotation motorisée : Inversion complète 180° via boîte de vitesses.
• Construction : Acier inoxydable 304 ; finition décapée à l'eau et vibrée-polished.
• Dimensions des pieds : Largeur int. de fourche 850 mm ; largeur ext. totale 1080 mm.
• Roues : Avant — deux fixes 160 mm ; Arrière — deux directionnelles 160 mm (matériaux variables selon modèle ; pneus conducteurs sur variante ATEX).
• Niveau sonore : <76 dBA.
• Conformité : CE / UKCA. ATEX / UKEX disponible pour modèles pneumatiques Ex ; déclaration de conformité fournie pour unités Ex.
